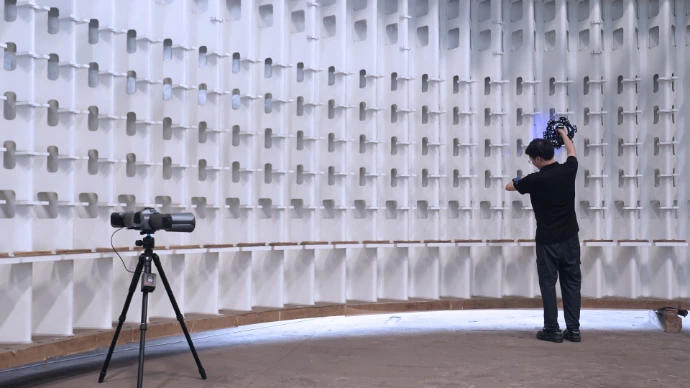

Le scanner 3D avec tracker optique

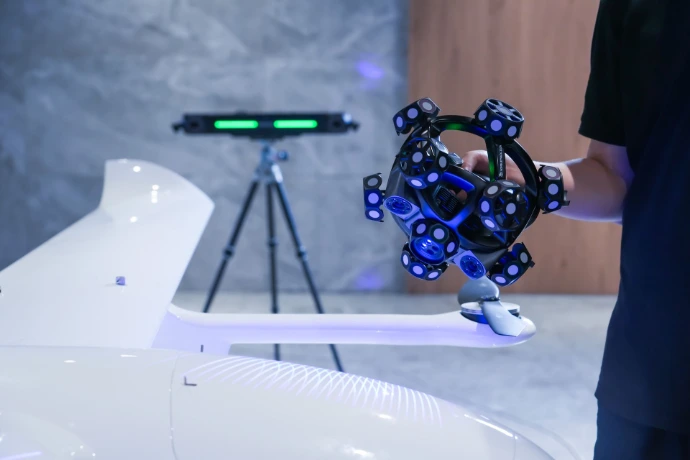

Le scanner avec tracker fonctionne sur un principe différent : un tracker optique suit en temps réel la position du scanner dans l'espace, sans qu'il soit nécessaire de poser le moindre marqueur sur la pièce. Cette technologie sans cibles élimine le temps de préparation, évite les résidus de colle sur les surfaces fragiles et garantit une précision constante sur l'ensemble du volume mesuré, même pour des pièces de grandes dimensions. Idéale pour l'aéronautique, l'automobile, la chaudronnerie, les industries lourdes (nucléaire, gaz, hydro...) et parfaitement aux processus d'inspection industrielle exigeants.

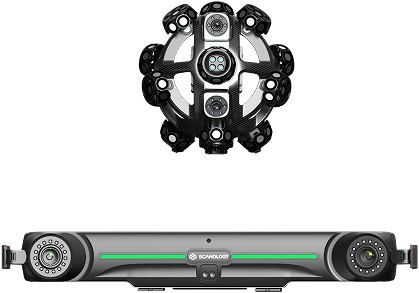

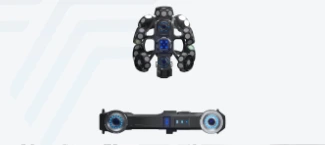

Dans la gamme des scanners 3d avec tracker de Scanology, deux types de trackers existent : le Nimbletrack, doté d'une grande agilité car c'est un tracker miniaturisé qui tient dans une seule valise avec un champ de vision de 19m3, et le Trackscan Sharp, plus conséquent mais doté d'un champ de vision de 135m3 (portée de scan sans cibles : 8.5m).

les scanners 3D à lumière structurée

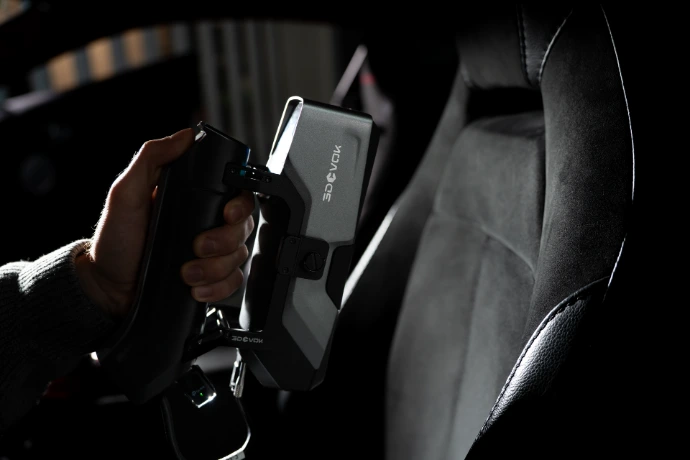

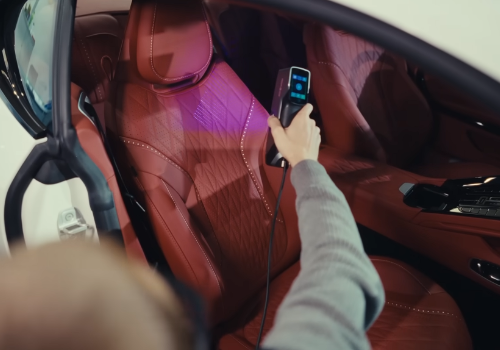

À côté des scanners laser, il existe une troisième famille de solutions : les scanners 3D à lumière structurée, comme ceux de la marque 3DeVOK, filiale de Scanology qui propose des scanners entrée de gamme mais qui bénéficient des technologies industrielles éprouvées du groupe. En projetant un motif lumineux sur la pièce et en analysant sa déformation, ils utilisent la détection des formes géométriques de votre objet pour se recaler dans l'espace en temps réel. Ces scanners sont donc particulièrement adaptés aux objets complexes, organiques ou patrimoniaux.

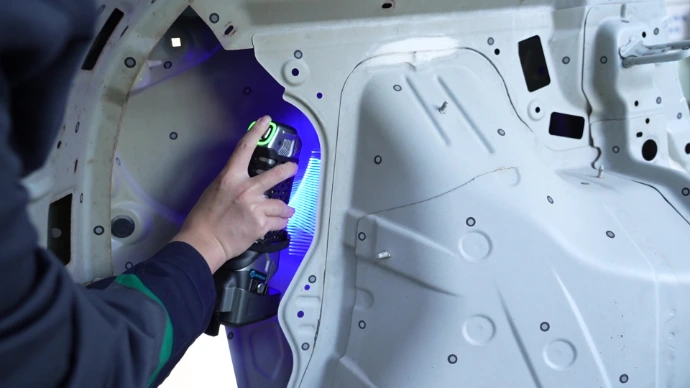

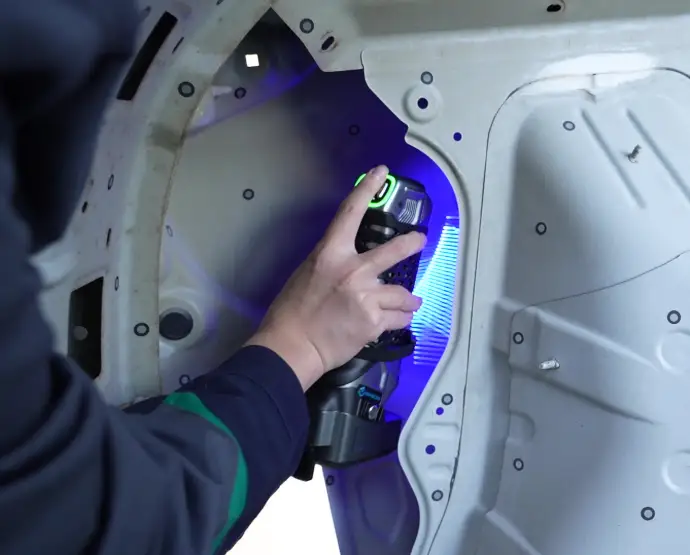

Attention toutefois : ce mode n'est réellement fiable que sur des sujets présentant suffisamment de variations géométriques. Sur des surfaces lisses, planes ou répétitives (tôles, carrosseries, pièces usinées simples), le suivi devient instable, voire impossible, ce qui vous forcera à poser à nouveau des marqueurs sur votre objet.

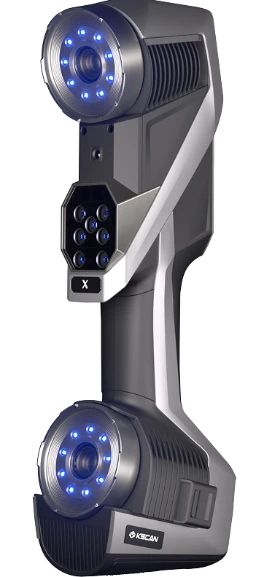

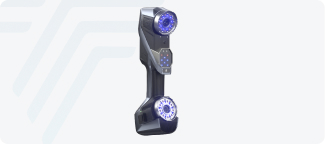

Quant à la précision de l'équipement, un scanner 3d portable ou  avec tracker se base sur des références absolues : les marqueurs (qu'ils soient sur et autour de l'objet ou intégré dans la structure du scanner combiné au tracker). Coupler des algorithmes puissants avec des caméras de qualité permet d'obtenir une précision ultime et métrologique dans le recalage, tandis qu'un scanner à lumière structurée se recalera plus ou moins bien selon les formes géométriques distinctives de l'objet et pourra être soumis à une forte dérive dans l'espace.

Et les bras de mesure ?

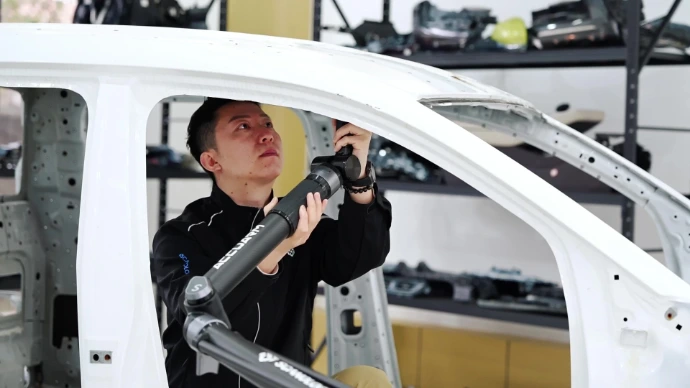

Le bras de mesure 3D est un instrument de métrologie articulé, équipé de capteurs angulaires sur chacune de ses articulations, qui permet de relever des points dans l'espace avec une très haute précision. Utilisé avec un palpeur pour le contrôle dimensionnel ou couplé à une tête de scan laser pour la numérisation, il fait partie des équipements les plus courants dans les domaines de la métrologie et la qualité depuis des décennies.

Il tend à être remplacé de plus en plus par les scanners 3d lasers car ceux-ci atteignent à présent une précision similaire ou approchante (selon le modèle de bras) et ne sont pas confrontés aux mêmes limitations : le bras de mesure a une portabilité réduite, il doit être solidement installé et son rayon d'action est limité par la longueur de ses segments. De plus, en mode palpeur, il ne capture qu'un point à la fois, ce qui le rend moins adapté à la numérisation rapide de surfaces complexes ou de grandes pièces.

Selon les besoins, le bras peut rester une alternative viable notamment dans les environnements préparés et statiques ou c'est l'objet qui vient aux bras et non l'inverse.
