AccuArm

Bras de mesure portable et précis, pour toutes les industries.

Wifi6. Sur batteries. Certifié ISO10360-12.

Demandez la brochure

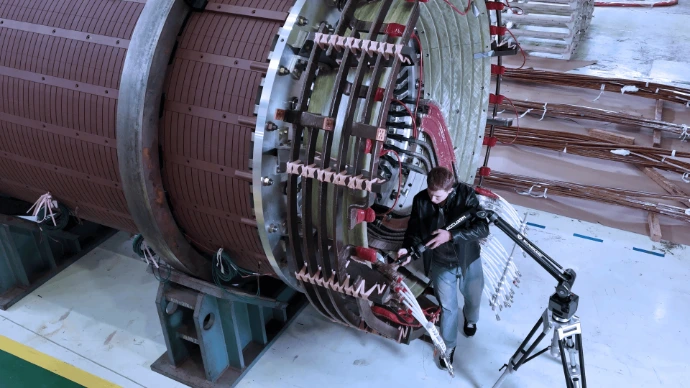

Un technicien Triskan réalisant une mesure au palpeur AccuArm

AccuArm : le bras de mesure portable certifié ISO 10360-12 pour mesurer là où les autres ne peuvent pas


La précision d'un bras de mesure portable ne se résume pas à un chiffre annoncé sur une fiche technique. Elle se valide selon des protocoles stricts, définis par la norme ISO 10360-12, référence internationale spécifique aux systèmes de mesure articulés portables. C'est selon cette norme que l'AccuArm est certifié, avec évaluation indépendante des indicateurs critiques : erreur de probing (SPAT), erreur d'un point unique (EUNI), forme d'un plan (PFORM), taille d'une pièce (PSIZE) et diamètre d'un alésage (LDIA).

Cette certification vous garantit que les performances annoncées (jusqu'à 0,012 mm de précision en version S 1,5 m) sont mesurées selon des conditions contrôlées et reproductibles, traçables et opposables à un client ou à un auditeur. Pour un bureau de contrôle qualité, c'est la base d'un investissement serein : vous savez exactement ce que vous achetez, avec les preuves documentées pour l'étayer dans vos processus de certification ISO 9001, IATF ou EN 9100.


Bras de mesure de grade Industriel

Certifié ISO10360-12

Certifié ISO10360-12

La norme de référence pour les bras de mesure portables

100% sans fil, batteries hot-swap

Wi-Fi, changement de batterie sans interruption

Intégration native dans vos logiciels

Compatible DefinSight, PolyWorks, Metrolog X4

5 longueurs de 1,5 à 4,5 m

3 niveaux S / E / C

Trouvez votre configuration adaptée

Changement de palpeur sans recalibration

Plug and play, sans interruption du flux de mesure

Philosophie Arm+ : couplage avec les scanners Scanology

Palpage et scan 3D dans un seul flux de travail unifié

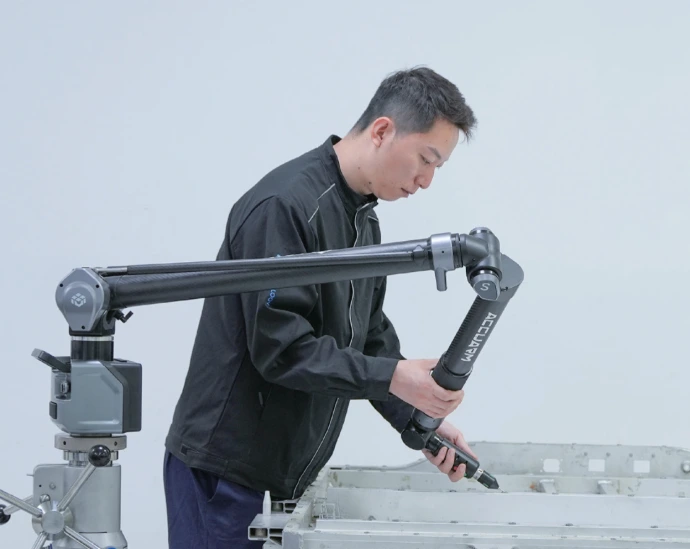

Un métrologue inspection un objet forgé avec le bras de mesure AccuArm de Scanology

Précision matérielle et algorithmes intelligents : deux niveaux de garantie


La précision de l'AccuArm repose sur deux piliers complémentaires, développés en interne par Scanology.
Côté matériel : des codeurs aéronautiques haute précision capturent les données à la source sans compromis, associés à des roulements à faible friction qui minimisent l'usure mécanique et la dérive au fil du temps. La structure monobloc en fibre de carbone garantit une stabilité dimensionnelle même en environnement thermiquement variable.
Côté algorithmes : l'AccuArm intègre trois mécanismes automatiques de correction. La compensation thermique en temps réel ajuste en continu les mesures en fonction des variations de température de la pièce et du bras. La compensation automatique de la force de palpage corrige les effets de la pression exercée sur le palpeur selon son orientation. L'optimisation multi-trame réduit les erreurs aléatoires et augmente la fiabilité de chaque point mesuré.

Le résultat : une précision stable, reproductible et indépendante des conditions d'environnement industriel.


Composants de haute qualité

Algorithmes et brevets Scanology

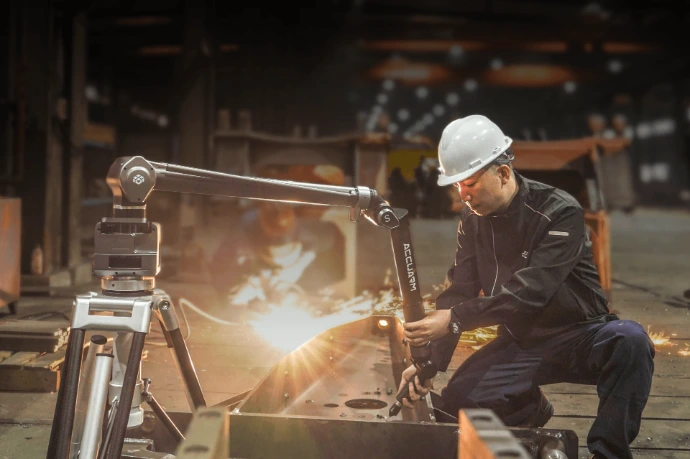

Un technicien avec son bras de mesure portable en atelier

Portable, sans fil et tenant dans une seule mallette : mesurez sans fatigue ni contrainte


Un bras de mesure qui reste dans son laboratoire n'est utile qu'à une partie du process qualité. L'AccuArm a été conçu pour se déplacer avec l'opérateur, de l'atelier au chantier client, sans logistique lourde.
Sa structure en fibre de carbone aéronautique le rend léger et rigide à la fois, et son système de contrepoids à ressort compense dynamiquement le poids de l'ensemble : le bras devient virtuellement sans masse pour l'opérateur, réduisant la fatigue lors des sessions de mesure longues. Il est conçu pour une utilisation par un seul opérateur, sans aide ni installation spécialisée.

Côté connectivité : 100% sans fil (module Wi-Fi intégré), batterie hot-swap remplaçable à chaud sans interrompre la session de mesure, et recharge rapide. Côté montage : compatible trépied, base magnétique et ventouse, pour une installation sécurisée sur n'importe quelle surface, en quelques minutes.


Prévu pour un déploiement rapide

Agréable à utiliser longtemps

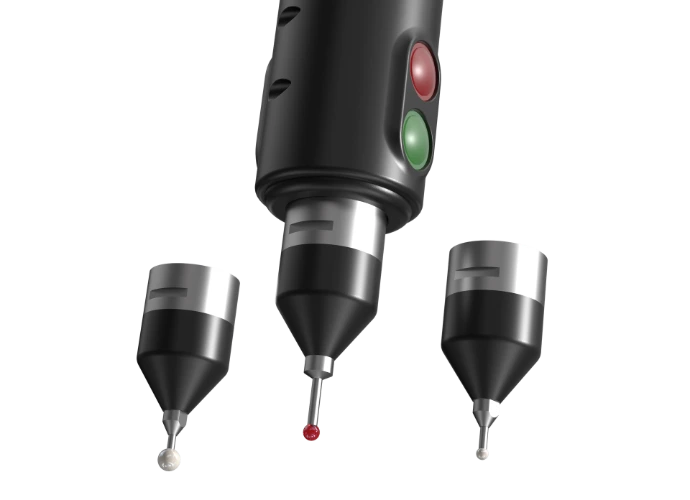

Plusieurs sondes de palpeurs qui peuvent être changées sans recalibration

Changement de palpeur sans recalibration : adaptez votre outil à la pièce, pas l'inverse


Sur l'AccuArm, le changement de palpeur est plug and play : pas de recalibration, pas de procédure intermédiaire. Vous changez de palpeur en quelques secondes et vous reprenez la mesure immédiatement, sans interrompre votre session. Sur une pièce complexe qui nécessite plusieurs types de palpeurs au cours de la même inspection, c'est un gain de temps concret sur chaque intervention.

Côté liberté de mouvement, l'AccuArm est disponible en version 6 ou 7 axes. Le 7 axes apporte un degré de liberté supplémentaire pour naviguer autour des géométries complexes et réduire les repositionnements dans les zones confinées. La rotation à 360° de chaque articulation élimine les angles morts classiques des bras 6 axes. Pour l'installation, la compatibilité avec trépied, base magnétique et ventouse vous permet de le fixer sur n'importe quelle surface en quelques minutes, en atelier comme sur site.


Palpage dynamique avec plusieurs diamètres

Pas de temps morts durant la prise de mesure

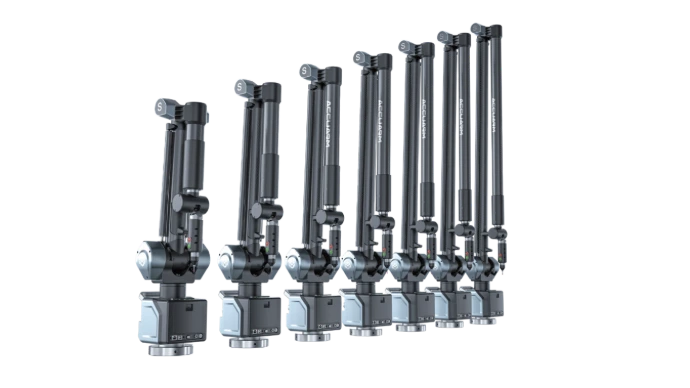

Les différentes configurations du bras de mesure AccuArm de Scanology, distributé par Triskan

3 niveaux de performance, 5 longueurs, 6 ou 7 axes : la configuration adaptée à chaque mission


L'AccuArm est disponible en trois niveaux de précision pour répondre à des exigences différentes sans sur-dimensionner l'investissement.
Niveau S (Superior) : la précision maximale de la gamme, jusqu'à 0,012 mm de SPAT sur 1,5 m. Pour les contrôles les plus exigeants : aéronautique, composants moteur, pièces de précision, GD&T critique.
Niveau E (Enhanced) : précision élevée pour les contrôles industriels courants. Le meilleur rapport performance/coût pour les bureaux qualité de production.
Niveau C (Classic) : précision standard pour les applications de contrôle général, l'ajustement de gabarits ou les mesures sur grandes pièces où la tolérance est plus large.
Les cinq longueurs disponibles (1,5 m à 4,5 m) couvrent les petits composants de précision comme les grandes structures industrielles. Le choix entre 6 et 7 axes dépend de vos contraintes d'accès : le 7 axes offre un degré de liberté supplémentaire pour les zones très confinées ou les pièces aux géométries complexes.


Plusieurs longueurs et classe de précision

S'adapte à toutes vos exigences

Spécifications

Exactitude

Zone d'action

SPAT (6 axes)

Euni (6 axes)

Pform (6 axes)

Psize (6 axes)

LDIA (6 axes)

SPAT (7 axes)

Euni (7 axes)

Pform (7 axes)

Psize (7 axes)

LDIA (7 axes)

S

1.5m

0.012

0.021

0.012

0.007

0.024

0.015

0.023

0.018

0.008

0.038

S

2m

0.016

0.022

0.015

0.008

0.029

0.018

0.023

0.019

0.010

0.041

S

2.5m

0.018

0.024

0.018

0.009

0.031

0.020

0.026

0.022

0.011

0.045

S

3m

0.026

0.037

0.025

0.012

0.044

0.032

0.046

0.032

0.016

0.070

S

3.5m

0.036

0.051

0.033

0.016

0.059

0.043

0.056

0.038

0.020

0.090

S

4m

0.045

0.062

0.037

0.020

0.075

0.054

0.072

0.043

0.026

0.112

S

4.5m

0.055

0.078

0.050

0.028

0.101

0.065

0.093

0.065

0.036

0.132

E

1.5m

0.018

0.025

0.016

0.009

0.028

0.020

0.024

0.020

0.011

0.043

E

2m

0.020

0.026

0.018

0.010

0.032

0.022

0.030

0.022

0.012

0.047

E

2.5m

0.023

0.028

0.021

0.012

0.036

0.026

0.031

0.024

0.013

0.050

E

3m

0.034

0.040

0.030

0.015

0.050

0.042

0.052

0.034

0.020

0.072

E

3.5m

0.043

0.054

0.037

0.019

0.064

0.055

0.065

0.042

0.024

0.092

E

4m

0.052

0.064

0.043

0.023

0.081

0.065

0.062

0.048

0.029

0.118

E

4.5m

0.061

0.087

0.078

0.038

0.108

0.073

0.097

0.082

0.043

0.137

C

1.5m

0.028

0.036

0.029

0.015

0.038

0.030

0.040

0.035

0.020

0.048

C

2m

0.030

0.040

0.035

0.018

0.041

0.035

0.045

0.040

0.025

0.052

C

2.5m

0.035

0.044

0.038

0.020

0.050

0.040

0.049

0.045

0.030

0.058

C

3m

0.055

0.064

0.047

0.028

0.078

0.060

0.069

0.049

0.035

0.089

C

3.5m

0.075

0.079

0.057

0.035

0.096

0.080

0.084

0.064

0.040

0.113

C

4m

0.090

0.098

0.067

0.044

0.114

0.095

0.103

0.074

0.050

0.138

C

4.5m

0.112

0.118

0.086

0.048

0.128

0.115

0.123

0.095

0.055

0.158



Ingénieur modélisant sur le logiciel de rétroconception DefinSight MODEL

Logiciels spécialisés pour l’inspection et la rétro-ingénierie 3D


Les scanners 3D génèrent des données qui doivent être analysées, comparées ou transformées en modèles exploitables.

Triskan propose plusieurs logiciels spécialisés pour l’inspection, la métrologie et la rétro-ingénierie, compatibles avec les scanners Scanology.


QuickSurface

Solution de rétro-ingénierie permettant de reconstruire des modèles CAO sur base scans 3D.

En savoir plus →

PolyWorks

Plateforme de métrologie 3D dédiée à l’analyse et au contrôle dimensionnel des pièces.

En savoir plus →

Logiciel DefinSight fourni avec tous les scanners 3d SCANOLOGY, doté de différents modules d'inspection et rétroingénierie.

En savoir plus →
