Polyworks Inspector
Transformez vos scans 3d en rapports d'inspection et contrôle qualité fiables et traçables.
Prendre contact Envoyer un email
Scannez, alignez, contrôlez. Transformez vos scans 3D en décisions qualité fiables.
PolyWorks|Inspector permet d'importer rapidement les nuages de points et maillages issus de vos scanners 3D laser, puis de les comparer à vos modèles CAO de référence pour produire des analyses dimensionnelles complètes et fidèles.
Les scans peuvent être alignés automatiquement, analysés via des cartographies de couleurs intuitives et exploités avec un ensemble d'outils dédiés au contrôle qualité conformes aux normes industrielles.
Exploitez à 200% vos scans 3d
100% compatible avec nos scanners 3D
Une expérience complète et facile à prendre en main, compatible pour toutes les industries

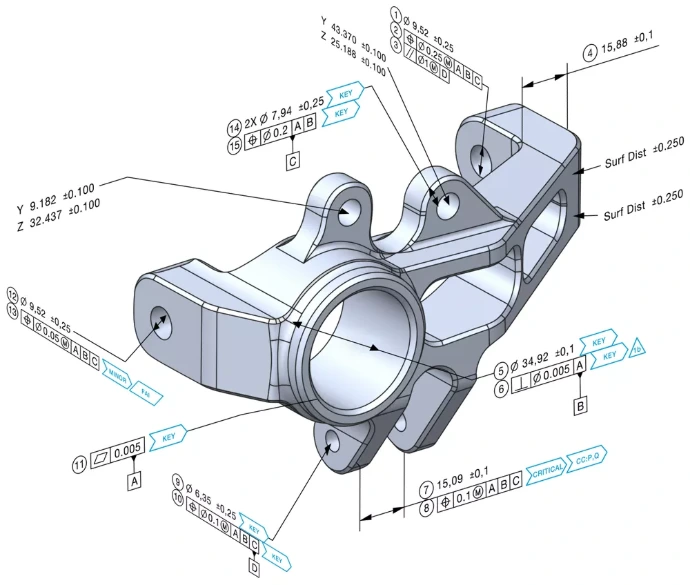

PolyWorks|Inspector embarque une boîte à outils particulièrement vaste, qui couvre l'ensemble des contrôles dont une industrie peut avoir besoin : analyses dimensionnelles, comparaisons à la CAO, tolérances géométriques, contrôles GD&T avancés, mesures sur formes complexes, sur surfaces libres ou sur géométries prismatiques. Cette richesse fonctionnelle permet d'inspecter aussi bien une pièce mécanique usinée qu'une carrosserie automobile, une aube de turbine, un implant médical ou un moule de plasturgie, ce qui rend le logiciel pertinent quel que soit votre secteur d'activité.
Logiciel de métrologie réputé dans l'industrie
Une panoplie d'outils pour tous les cas d'usage
Automatisation par macros et formation officielle et support inclus.
PolyWorks intègre un langage de programmation puissant qui permet d'automatiser l'ensemble de vos workflows de mesure et même de vous créer des outils sur mesure correspondant aux spécificités uniques de votre métier : séquences d'inspection répétitives, génération automatique de rapports, traitements des résultats dynamiques, calculs personnalisés... Une fois programmée, une macro reproduit un processus complexe en un clic.
Chaque licence PolyWorks distribuée par Triskan inclut une formation officielle InnovMetric de 3 jours dispensée par un formateur certifié, pour 2 personnes de votre entreprise. À l'issue de cette formation, vos opérateurs maîtrisent les fonctions essentielles du logiciel et sont autonomes sur leurs premières missions d'inspection.
Le support technique InnovMetric est inclus également : vous bénéficiez d'un accès direct aux équipes françaises du support Polyworks Europa pour toute question technique, mise à jour ou évolution du logiciel.
Formation incluse avec le logiciel, et un support qui ne vous laissera jamais tomber
Un partenaire technique fiable pour tous vos projets de métrologie
Aperçu
Découvrez Polyworks fonctionnant de pair avec nos scanners 3d SCANOLOGY
Pourquoi Polyworks est le meilleur choix pour faire des inspections rapides et fiables ?
Fonctionnalités | Polyworks Inspector |
Plugin Scanology | Permet de transférer les scans immédiatement dans l'interface Polyworks, soit en direct, soit comme nouvelle pièce pour l'analyse de pièces multiples. |

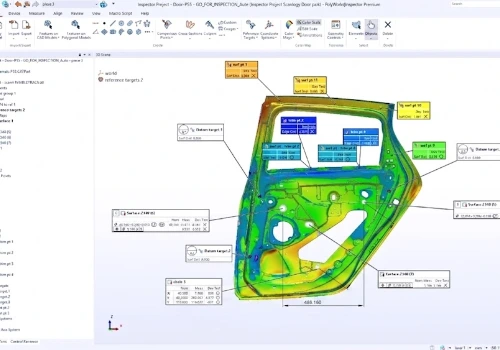

Comparaison à la CAO | Cartographie d'écart par code couleur sur surface, étiquettes de déviation ponctuelles, analyse d'écart sur sections 2D, analyse d'épaisseur de paroi, comparaison directe scan vs modèle nominal. |
Mesures dimensionnelles | Distances entre points, surfaces ou features, distances 2D et 3D, longueurs, hauteurs, profondeurs, mesures sur sections transversales. |
Mesures angulaires | Angles entre plans, axes, lignes ou features, angles de chanfreins, angles de dépouille, angles de cônes. |
Features géométriques | Plans, cylindres, cônes, sphères, cercles, points, lignes, slots, rectangles, formes libres, extraction automatique depuis le scan ou la CAO. |
Diamètres et positions | Diamètres de trous et d'arbres, positions de centres, entraxes, profils de cercles, contrôle de motifs de trous. |
Tolérances de forme | Planéité, rectitude, circularité, cylindricité. |
Tolérances d'orientation | Parallélisme, perpendicularité, inclinaison. |
Tolérances de position | Position vraie, concentricité, coaxialité, symétrie. |
Tolérances de battement | Battement circulaire, battement total. |
Tolérances de profil | Profil de ligne, profil de surface. |
GD&T avancé | Cadres de référence (DRF), modificateurs matière (MMC, LMC, RFS), modificateurs de datum, zones de tolérance composées, conformes ASME Y14.5 et ISO 1101. |
Profile et Flush & Gap | Mesure de jeux et affleurements (carrosserie, tôlerie), rayons de raccordement, angles de pliage, contrôles de bord vif. |
Airfoil gauging | Contrôles spécifiques aubes turbines : rayon de bord d'attaque, épaisseur, corde, vrillage, surface de profil. |
Sections transversales | Création de sections 2D sur le scan, comparaison de profils mesurés vs nominaux, analyse de géométries complexes en 2D. |
Alignements | Best-fit surfacique, best-fit sur features, alignement par datum, alignement RPS, alignement 3-2-1, alignement par points de référence. |
Statistiques multipièces | Calcul automatique sur séries de pièces : moyenne, écart-type, min/max, étendue, suivi de tendance, indices de capabilité. |
Rapports | Rapports 3D dynamiques navigables, rapports PDF, rapports Excel via ReportLoop, vues de contrôle personnalisables, exports HTML. |
Besoin d'une démonstration ?
Prendre contact Envoyer un email
Dans quels scénarios nos clients utilisent Polyworks ?
Différents usages de la rétroingénierie dans l'industrie
Contrôle qualité
Sur des chaînes de production, garantir la conformité de chaque pièce est essentiel. PolyWorks compare automatiquement vos pièces fabriquées au modèle CAO de référence, identifie les écarts dimensionnels et géométriques, et génère des rapports clairs validant la conformité.
Validation premier article
Avant de lancer une production en série, chaque nouvelle pièce doit être validée. PolyWorks permet de contrôler l'intégralité des cotes et tolérances d'une pièce neuve à partir d'un simple scan 3D, et de produire les rapports d'inspection exigés par vos clients (automobile, aéronautique, médical) en quelques minutes au lieu de plusieurs heures.
Suivi de dérive de production
Une production qui dérive coûte cher en rebuts. PolyWorks contrôle automatiquement plusieurs pièces avec le même plan d'inspection, calcule des statistiques inter-pièces et révèle les tendances de dérive avant qu'elles ne génèrent de la non-conformité, vous permettant d'agir en amont sur vos paramètres de fabrication.
Analyse de non-conformité et expertise

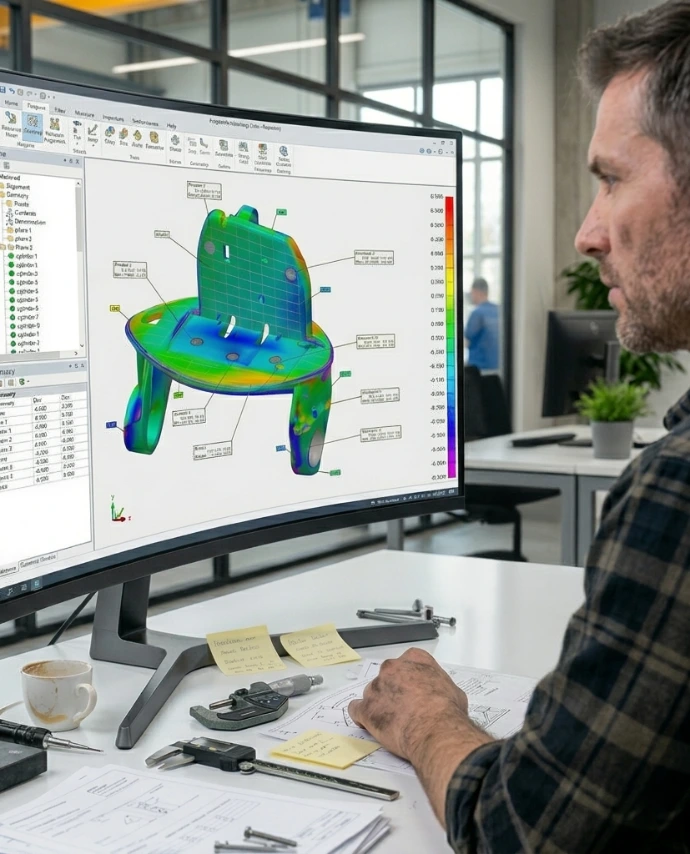

Quand une pièce pose problème, comprendre pourquoi est crucial. PolyWorks compare la pièce défectueuse au modèle CAO via une cartographie de couleurs intuitive, localise précisément les zones hors tolérance et fournit les éléments factuels pour dialoguer avec le fournisseur, le client ou le service production.
Contrôle d'outillages et de moules
Les outillages s'usent, se déforment et perdent en précision avec le temps. PolyWorks compare vos moules, matrices ou gabarits à leur géométrie d'origine, identifie les zones d'usure et permet d'anticiper la maintenance ou la rectification, prolongeant ainsi la durée de vie de vos investissements.
TRISKAN - Partenaire certifié
Grâce à notre expertise, non seulement en tant que revendeur de solutions 3d mais aussi en tant que bureau d'études expert en services de scan 3d, rétroingénierie et inspection, Triskan est formé à l'utilisation de Polyworks Inspector et propose le logiciel en complément des scanners 3d SCANOLOGY.
Besoin d'une démonstration ?
Prendre contact Envoyer un email
Et l'écosystème autour de Polyworks ?
On vous explique
PolyWorks|DataLoop™ - La gestion centralisée de vos données d'inspection
PolyWorks|DataLoop est la plateforme de gestion de données qui transforme PolyWorks en un véritable outil collaboratif d'entreprise. Plutôt que d'avoir des projets d'inspection éparpillés sur les postes de chaque opérateur, DataLoop centralise l'ensemble de vos données de mesure dans une base unique, accessible de manière sécurisée par les personnes autorisées au sein de votre organisation. Les services qualité, production, bureau d'études et direction peuvent ainsi consulter en temps réel l'état des contrôles, suivre l'évolution de la qualité d'une référence pièce dans le temps, comparer les résultats entre plusieurs sites de production ou partager des analyses avec leurs fournisseurs et clients. DataLoop assure également une traçabilité complète de chaque mesure (qui, quand, comment, avec quel équipement) et s'intègre dans votre écosystème industriel via des connexions vers vos outils PLM, ERP ou MES. C'est la brique idéale pour les entreprises qui veulent passer d'une utilisation individuelle de PolyWorks à un véritable processus qualité collaboratif et structuré à l'échelle de toute leur organisation.
PolyWorks|ReportLoop™ - Vos rapports d'inspection directement dans Excel
PolyWorks|ReportLoop est le module qui permet de transférer automatiquement vos résultats d'inspection depuis PolyWorks vers Microsoft Excel, dans des modèles de rapports entièrement personnalisables. Plutôt que de retravailler manuellement vos données après chaque contrôle, vous définissez une fois pour toutes la structure de vos rapports (mise en forme, logo entreprise, tableaux, graphiques) et ReportLoop alimente automatiquement les valeurs mesurées à chaque nouvelle inspection. Idéal pour produire en quelques clics des rapports premier article conformes aux exigences AS9102, des dossiers PPAP automobile ou des comptes rendus de contrôle qualité au format attendu par vos clients, ReportLoop vous fait gagner un temps précieux tout en garantissant une présentation homogène et professionnelle de vos résultats. Le module permet également de réaliser des études de répétabilité et de Gauge R&R, et d'exploiter pleinement la puissance d'Excel pour des analyses statistiques poussées sur vos données de mesure.
PolyWorks|Reviewer™ - vos résultats d'inspection sans licence supplémentaire
PolyWorks|Reviewer est l'application gratuite qui permet à n'importe qui dans votre entreprise (ou chez vos clients et fournisseurs) de consulter vos projets d'inspection PolyWorks sans avoir besoin d'acheter une licence du logiciel principal. Vos collègues du bureau d'études, votre service production, votre direction qualité ou un client externe peuvent ainsi ouvrir le projet, naviguer dans les vues 3D, consulter les cartographies de couleurs, examiner les valeurs mesurées et comprendre précisément les écarts constatés sur la pièce. Reviewer va au-delà du simple visualiseur passif : les utilisateurs peuvent également créer leurs propres analyses, ajouter des annotations, générer des vues personnalisées et formuler leurs conclusions directement dans le projet, ce qui en fait un véritable outil de dialogue technique entre les équipes. C'est la solution idéale pour fluidifier la communication autour de la qualité dimensionnelle, raccourcir les délais de prise de décision et impliquer toutes les parties prenantes dans la résolution des problèmes de fabrication, sans coût additionnel ni complexité d'installation.
Contactez-nous pour plus d'informations sur les solutions PolyWorks
Ils font confiance aux solutions de mesure 3D Triskan
Des industriels de nombreux secteurs utilisent nos solutions de scan 3D, d’inspection et de métrologie pour contrôler et analyser leurs pièces.
500+ projets réalisés
150+ entreprises accompagnées
Expertise depuis 2018
Complétez votre solution avec un scanner 3d ou des services
Pour tirer le meilleur de Polyworks, il vous faut des données de qualité.
Découvrez nos scanners 3D haute précision et nos services experts pour bâtir une solution complète, du scan au modèle CAO.
