Trackscan GO

Scanner 3d avec tracker multifonctions et de taille réduite

Sans câbles. Sans marqueurs. Une seule mallette. Certifié VDI/VDE2634 part3 + ISO17025 + ISO10360-13.

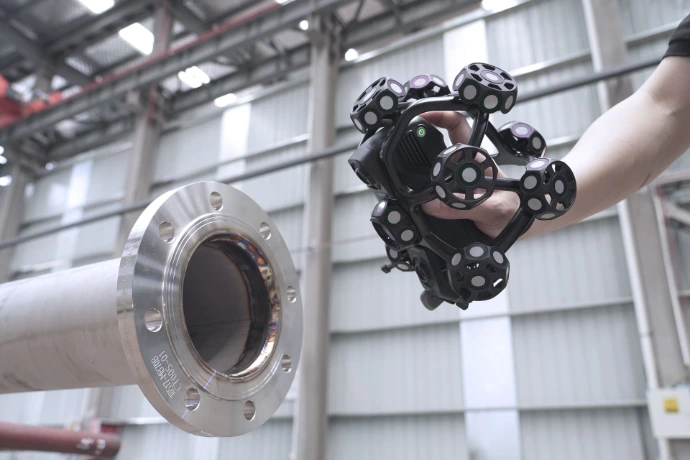

scanner 3d trackscan GO de scanology triskan

Le système à tracker SCANOLOGY d'entrée de gamme, léger et modulaire

Le TrackScan GO est le nouveau système de scan 3D avec tracker optique de SCANOLOGY, conçu pour rendre la métrologie sans marqueurs plus simple et plus accessible. Avec un scanner de seulement 860 g, un tracker de 1 580 g et un ensemble qui tient dans une mallette compacte de 660 × 499 × 329 mm, il démocratise l'accès à la mesure sans marqueurs auprès des PME, sous-traitants et bureaux qualité qui hésitaient à franchir le pas. Son innovation majeure : un capteur photo pour la capture d'images sur vos objets analysés et la gestion de la Réalité Augmentée dans le logiciel DefinSight, permettant à l'opérateur de documenter visuellement chaque défaut de surface directement sur le modèle 3D. Il propose également trois configurations d'utilisation dans un seul appareil : tracker + scanner pour la mesure libre sans marqueurs, scanner portable seul pour les besoins en haute précision ou les espaces confinés inaccessibles au tracker, et scanner de tracker avec champ de vision extra large. Certifié VDI/VDE 2634 part 3, ISO 17025 et ISO 10360-13, disponible en deux versions TrackScan GO-C et TrackScan GO-E.

Scanner 3d polyvalent au tarif accessible

Scans sans marqueurs d'objets de toutes tailles

Certifié pour la métrologie

ISO 17025 + VDI/VDE 2634 part 3 + ISO 10360-13

100% sans fil, mode filaire optionnel

Wi-Fi 6, double batterie hot-swap, edge computing

Caméra couleur + Réalité Augmentée

Capturez plus qu'un scan 3d

Un système, 3 modes de scan

Scanner tracké, scan avec tracker, ou scanner 3d seul

Scan sans marqueurs sur la pièce

Préparation rapide, 100% sans contact

Scanner 860 g, tracker 1 580 g

Une seule mallette, le système à tracker le plus portable de la gamme Scanology

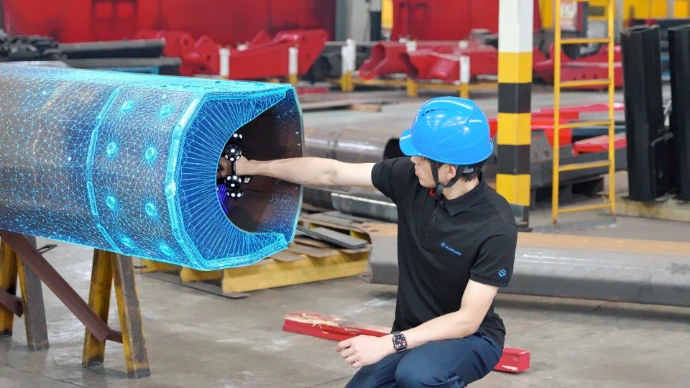

opérateur réalisant une inspection à l'intérieur d'un tube avec le trackscan GO

Tout le système dans une seule mallette : la métrologie tracker enfin vraiment portable

Les systèmes à tracker traditionnels imposent plusieurs mallettes, plusieurs dizaines de kilos de matériel et une installation qui immobilise deux opérateurs. Le TrackScan GO prend l'approche opposée : scanner de 860 g, tracker de 1 580 g, et l'intégralité du système (accessoires compris) qui tient dans une seule mallette de 660 × 499 × 329 mm. Vous ouvrez la mallette, vous installez le tracker sur trépied, vous scannez. Pas de logistique complexe, pas de manipulation fastidieuse.

Un contrôle qualité qui aurait nécessité une mission planifiée avec un tracker classique devient une intervention rapide qu'un seul technicien peut mener sur plusieurs sites dans la même journée : interventions client, contrôles sur ligne de production, inspections en sous-traitance, missions itinérantes.

Facile à emporter

Déploiement rapide

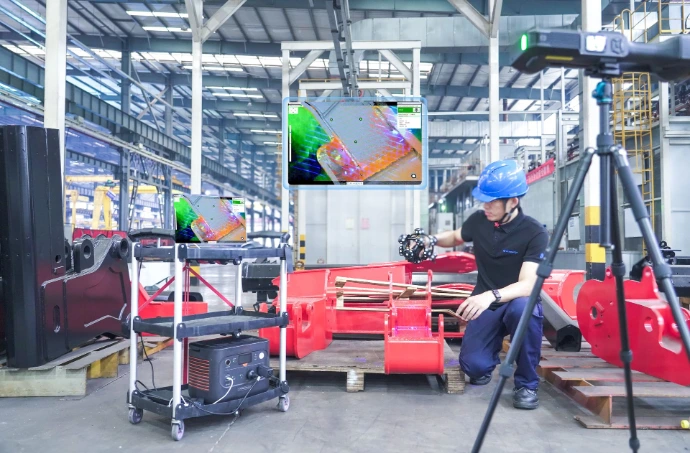

Ouvrier faisant de l'inspection avec la réalité augmentée du trackscan go de Scanology

Caméra couleur intégrée et AR overlay : documentez chaque défaut visuel directement sur le modèle 3D

Sur les scanners à tracker classiques, le nuage de points est purement géométrique, sans couleur ni lien visuel avec la pièce physique. Quand l'opérateur repère un défaut visible (rayure, coup, corrosion, marque d'outil), il doit le noter séparément, prendre une photo, puis recaler manuellement cette information sur le modèle 3D en post-traitement.

Le TrackScan GO résout ce problème avec une caméra couleur intégrée dans le scanner, couplée à une superposition en réalité augmentée (AR overlay). Pendant que vous scannez, vous voyez sur votre écran l'image live de la pièce enrichie des données de mesure en surimpression : color map, points GD&T, zones hors tolérances. Vous repérez un défaut visuel ? Vous le documentez d'un geste, et l'annotation est automatiquement ancrée à sa position exacte sur le modèle 3D. Vos rapports combinent la rigueur métrologique et la lisibilité visuelle, exploitables directement en revue qualité.

Caméra couleur intégrée

Réalité augmentée temps réel

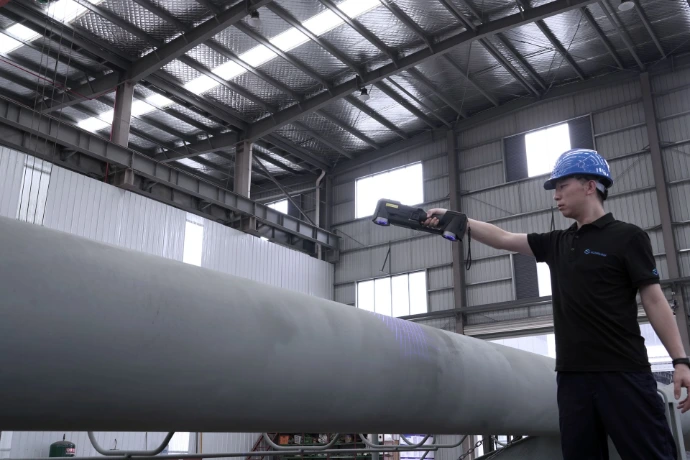

Trackscan GO utilisé en mode scanner de tracker pour un champ de vision extra large

Trois configurations en un seul appareil : Scanner tracké, Scan avec Tracker, Scanner 3d seulement

Un système à tracker classique est spécialisé pour une seule chose. Le TrackScan GO va au-delà avec trois configurations complémentaires dans un seul appareil.

Tracker + scanner (sans cibles de positionnement) : configuration principale pour la mesure métrologique sans marqueurs sur pièce moyenne à grande, avec précision certifiée ISO 10360-13.

Scanner de tracker (Zone extra large) : le tracker dispose d'un scanner intégré avec champ de vision extra large, idéal pour couvrir rapidement de grandes surfaces.

Scanner portable seul : le scanner 3d peut être utilisé dans des zones difficiles d'accès (cavités, intérieurs de structures) que le tracker ne pourrait pas suivre.

Un seul achat, trois modes d'utilisation, un même flux piloté depuis DefinSight.

3 modes en 1 système

Scanner Tracké, Scan avec tracker, Scanner seul

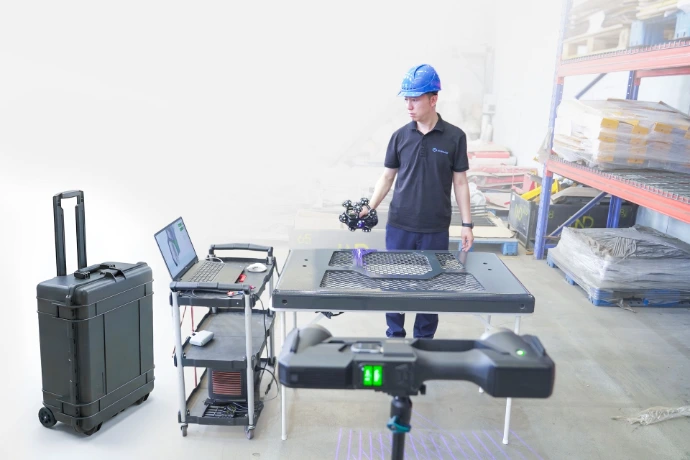

Le scanner 3d trackscan go possède un mode scanner seul pour une précision maximale

Précision certifiée ISO 10360-13 et calibration ISO/IEC 17025 : la métrologie industrielle sans compromis

Malgré son format compact, le TrackScan GO ne fait aucun compromis sur la rigueur métrologique. Il est évalué selon les normes JJF 1951, VDI/VDE 2634 part 3 et ISO 10360-13, avec calibration effectuée dans le laboratoire SCANOLOGY accrédité ISO/IEC 17025. Les indicateurs critiques (erreur de forme sphérique, planéité, exactitude, répétabilité) sont validés selon des protocoles stricts.

La stabilité dimensionnelle repose sur une structure CFFIM en fibre de carbone monobloc (Carbon Fiber Frame Integrated Molding) sous forme d'icosaèdre, moulée d'une seule pièce sans assemblage mécanique. Vous passez d'un atelier climatisé à un site industriel à 35°C sans perdre en précision.

Le système intègre une fonction d'auto-vérification de calibration qui contrôle en permanence l'intégrité de la calibration et alerte l'opérateur si une recalibration devient nécessaire.

Certifié ISO 10360-13

Structure carbone CFFIM

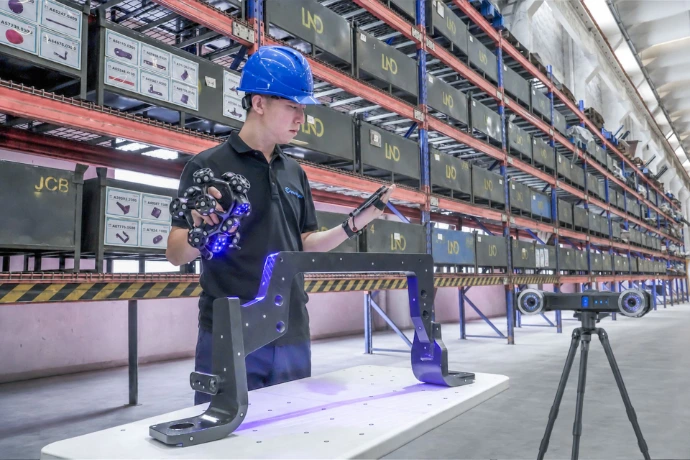

Contrôleur qualité qui scan avec le trackscan GO et sans PC grâce à l'AirGo PAD

100% sans fil avec l'AirGo Pad et écosystème DefinSight

Le TrackScan GO utilise l'architecture wireless intelligente SCANOLOGY : les images caméra sont prétraitées localement par les processeurs embarqués du scanner et du tracker (edge computing), qui ne transmettent au PC que les données de mesure exploitables. Résultat : moins de bande passante nécessaire, une transmission Wi-Fi fluide même en environnement industriel perturbé, et aucun câble entre le scanner, le tracker et le PC.

En accessoire, la Tablette AirGo Pad vient compléter le dispositif en vous permettant de scanner sans avoir besoin d'un ordinateur. Vous vous déplacez librement autour de la pièce, vous scannez en hauteur, en dessous, dans un angle difficile, sans câble ni contrainte d'alimentation.

Le TrackScan GO s'inscrit dans l'écosystème logiciel unifié SCANOLOGY, piloté depuis DefinSight. Vos opérateurs formés sur un autre scanner SCANOLOGY sont opérationnels sur le TrackScan GO en quelques heures.

Sans fil, sans contraintes

Avec ou sans PC

Spécifications

Caractéristiques	Trackscan GO-E
Mode de scan – Ultra-fast scanning	34 lignes laser bleues
Mode de scan – Hyperfine scanning	7 lignes laser bleues parallèles
Mode de scan – Deep-hole scanning	1 ligne laser supplémentaire
Mode de scan - Large area scanning avec le tracker	34 lignes laser bleues
Exactitude¹	Jusqu’à 0,030 mm Jusqu'à 0,020 mm en mode scanner seul Jusqu'à 0.075mm en mode scanner de tracker
Exactitude volumétrique¹	0,060 mm
Exactitude volumétrique² (mode scanner de tracker)	0,072 mm + 0,012 mm/m
Exactitude volumétrique² (mode scanner seul)	0,015 mm + 0,035 mm/m
Erreur de forme¹	0,035mm (sphère) ; 0,050mm (planéité)
Vitesse de mesure	Jusqu’à 6 500 000 mesures / seconde
Zone de scan	Jusqu’à 500 mm × 600 mm (avec le scanner tracké) Jusqu'à 2500 mm x 2000 mm (avec le scanner du tracker)
Classe laser	Classe II (eye-safe)
Résolution	Jusqu’à 0,020 mm
Distance de travail	300 mm
Profondeur de champ	400 mm
Formats d’export	.stl, .ply, pj3, .pj5 .igs, .asc, .txt, .mk2, polyworks
Température de fonctionnement	−10 à 40 °C
Humidité de fonctionnement (sans condensation)	10 à 90 % RH
Interface	Filaire : USB 3.0 / Sans-fil : interface réseau (WIFI6, 802.11a/b/g/n/ac)
Certifications	CE, RoHS, WEEE, FCC
Brevets	US10309770B2, US110608S3B2, CN214149174U, CN2143792421J, CN116206069B, CN113079269B, EP3907702Bl, US12293530B2, US12518402B2, CN109000582B. CN111694665B. CN111678459B, CN114S5402SB, CN113514008B, CN114627249B, CN218103238U, CN11S289974B, CN11532S959B, CN218584004U, CN115511688B, CN115661369B, CN1150746S9B, CN115695763B, CN11S690333B, CN113d73034B, CN113432561B, CN219834226CJ, CN219829788U. CN116244730B, CN222015042U, CN2220276491J, CN222279677U, CN222517979U, CN2225179801J, CN222353116U, KR102096806B1, CN214379241Cl, CN112802002B, CN113079270B, CN113670202B, CN2147SS707U, CN111952465B, CN2225609ZU, CNIlS596010B, CN222865846U, CN119919604B, CN119S59964B, CN2Z461002U, N22SS27609U, CN119845179B, CN116045843B, CN1188S7100B, CN2ZS96816U.
Dimensions de la mallette	600 mm × 499 mm × 329 mm
Dimensions du tracker	418 mm × 122 mm × 83.9 mm
Standard Wifi	Wifi6, 802.11a/b/g/n/ac/ax

(1) Accréditation ISO 17025 : conformément à la norme VDI/VDE 2634 Partie 3 + ISO10360-13 et à la spécification JJF 1951
(2) Procédure couplée avec une barre étalon
