Rétro-ingénierie 3D : de la pièce physique au fichier CAO paramétrique
Reconstruisez un modèle CAO STEP exploitable à partir d'une pièce sans plan, d'un prototype ou d'un composant à refabriquer.
Triskan accompagne les bureaux d'études, services maintenance et industriels confrontés à une pièce sans documentation technique : pièce cassée, fournisseur disparu, plans perdus, prototype à industrialiser, composant à modifier. Nous reconstruisons à partir d'un scan 3D haute densité un fichier CAO STEP paramétrique, surfacique ou volumique selon votre besoin, exploitable dans tous les logiciels CAO/CFAO du marché (SolidWorks, CATIA, Creo, Inventor, Fusion 360, Rhino...).
Du scan brut au modèle CAO exploitable : la chaîne STL → STEP
Un scanner 3D produit un fichier dit "polygonal" : un maillage de millions de triangles (STL, OBJ, PLY) qui décrit la surface d'une pièce. Ce maillage est fidèle au réel, mais inexploitable dans un logiciel de conception CAO classique. Vous ne pouvez ni le modifier paramétriquement, ni en extraire des cotes pour un plan, ni l'utiliser pour générer un parcours d'usinage ou créer un moule d'injection.
La rétro-ingénierie 3D consiste à transformer ce maillage en un véritable modèle CAO paramétrique au format STEP, exploitable dans tous les logiciels CAO/CFAO du marché. Le bureau d'études Triskan reconstruit en surfaces NURBS, en volumes B-rep ou en hybride selon votre besoin final : modification de design, fabrication additive, usinage CN, moulage d'injection, simulation FEM.
Depuis 2018 : 500+ projets de rétroconception, 1000+ pièces remodélisées, et de nombreux dossiers repris à des prestataires défaillants. Tous secteurs : aéronautique, automobile, chaudronnerie, fonderie, défense, nucléaire, plasturgie, agroalimentaire...
Triskan 10 ans d'expérience en rétro-ingénierie
Modélisation propre et paramétrique
Rétro-ingénierie pour la maintenance industrielle (MRO) : redémarrer une production en quelques jours
Quand une pièce critique tombe en panne et qu'aucun plan n'existe, l'arrêt machine se chiffre rapidement en milliers d'euros par jour. La rétro-ingénierie 3D transforme cette situation : Triskan numérise la pièce défaillante, reconstruit un fichier CAO STEP exploitable et vous le livre en quelques jours ouvrés. Votre atelier interne, votre sous-traitant usinage ou votre fournisseur de fabrication additive peut alors refabriquer immédiatement.
Cas d'usage typiques de rétro-ingénierie MRO :
- Pièce cassée sans pièce de rechange disponible chez le constructeur
- Fournisseur disparu ou en rupture d'approvisionnement
- Plans perdus dans un incendie, un déménagement, un départ en retraite
- Pièce fabriquée artisanalement qu'il faut industrialiser
- Composant importé qu'on souhaite produire en local pour réduire les délais
Un moyen efficace de modéliser à l'identique... ou avec modifications.
Votre meilleur allié pour la maintenance urgente ou prédictive
Un workflow maîtrisé
1
Cadrage du besoin CAO
2
Numérisation 3D haute densité
3
Reconstruction paramétrique en bureau d'études
4
Validation du modèle CAO

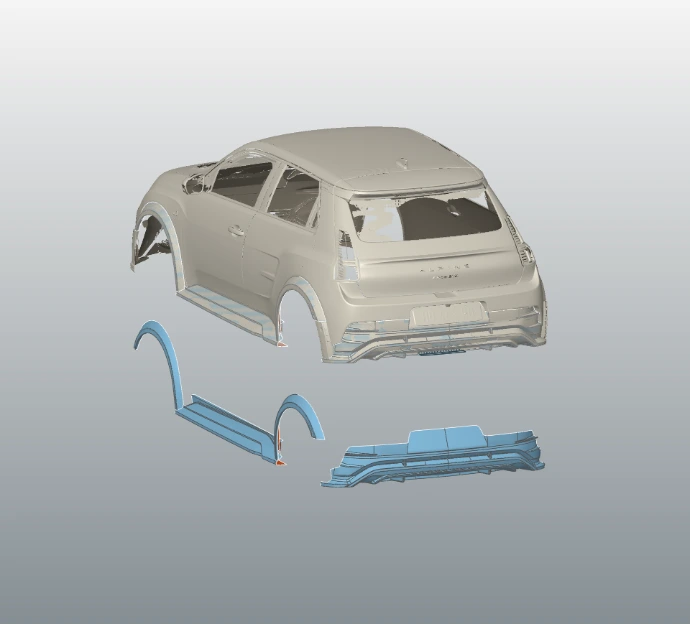

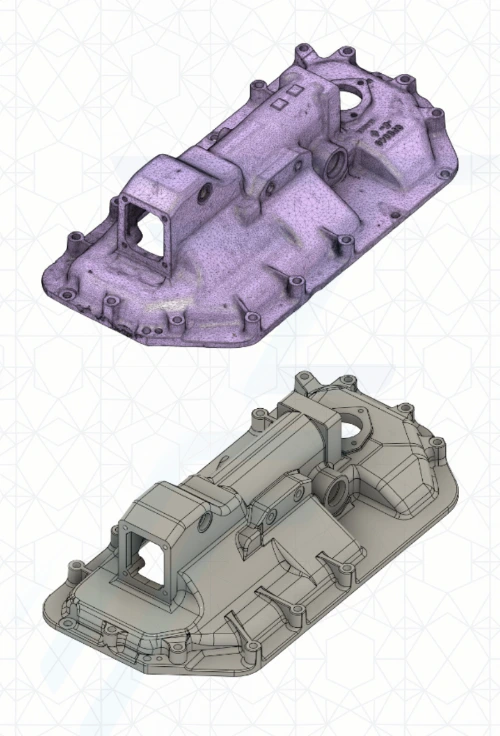

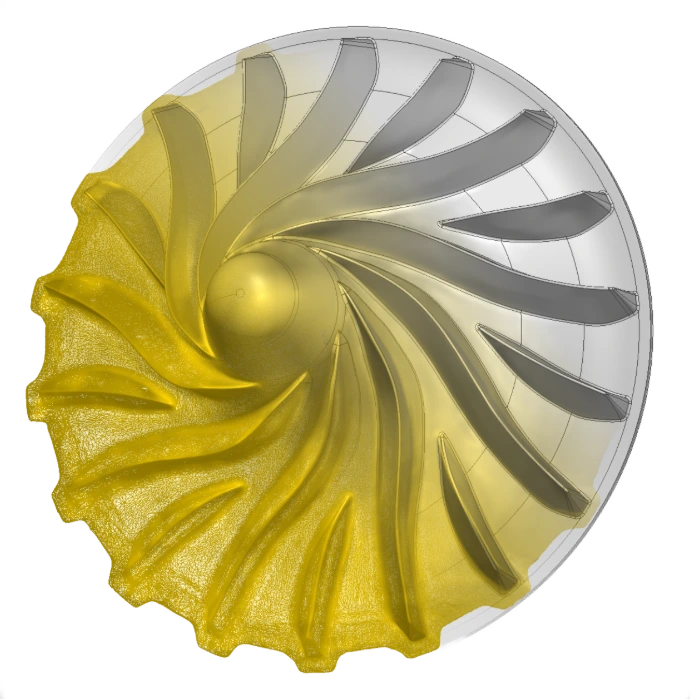

Galerie de différents projets de scan 3d et rétroconception réalisés par TRISKAN.
Les avantages de la rétro-ingénierie 3D
Refabrication sans plan
Reconstruction CAO d'une pièce dont le plan n'existe plus
Modélisation paramétrique STEP
Modèle exploitable dans tous les logiciels CAO/CFAO
Modification et adaptation de design
Évolution d'une pièce existante à partir de son scan
Préparation usinage et impression 3D
Modèle prêt pour parcours CN ou fabrication additive
Création de moules et outillages
Génération de modèles pour moules d'injection ou outils de presse
Industrialisation de prototypes
Transformation d'un prototype artisanal en modèle CAO industriel
Des outils adaptés à la rétro-ingénierie
Triskan s’appuie sur des scanners 3D et des logiciels spécialisés pour transformer efficacement les données de scan en modèles CAD exploitables.

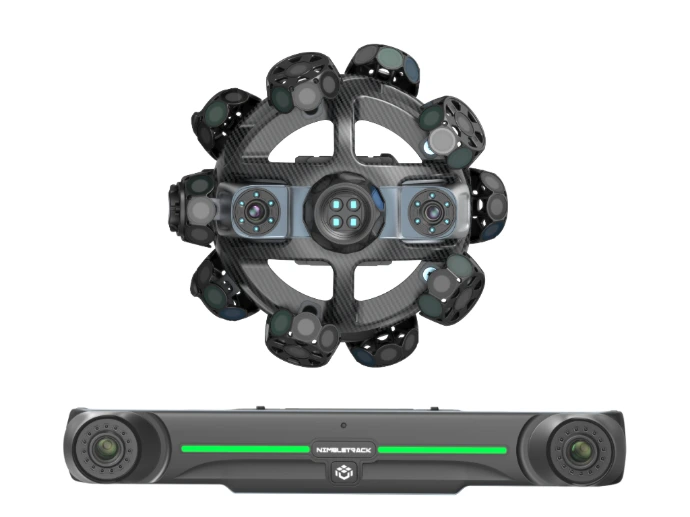

Scanners 3D haute résolution
Capture fidèle des détails, haute précision, sur objets de toutes tailles
Logiciels de rétro-ingénierie
Reconstruction NURBS et STEP paramétrique directement depuis un scan 3D
Nos partenaires pour la rétroconception
Un partenaire expert pour vos projets de numérisation 3D
Triskan accompagne les industriels dans leurs projets de scan 3D, d’inspection et de rétro-ingénierie en s’appuyant sur des technologies de pointe et une expertise terrain. Notre approche combine conseil, équipement et savoir-faire technique pour vous proposer la solution la plus adaptée à vos besoins.
Demander conseil à un expert
Expertise technique
Plus de 10 ans d’expérience dans la numérisation et la mesure 3D
Technologies de pointe
Utilisation de scanners et logiciels leaders du marché
Accompagnement personnalisé
Analyse de vos besoins et recommandations adaptées à votre application
Intervention flexible
Numérisation possible en atelier ou directement sur site
500+ projets réalisés
150+ entreprises accompagnées
Expertise depuis 2018
Un projet de rétro-ingénierie ?
Échangez avec nos experts pour transformer vos pièces existantes en modèles CAD exploitables et adaptés à vos besoins.
