TrackScan Sharp

Scanner 3D avec tracking optique pour grandes dimensions

Sans câbles. Sans marqueurs. Tracking 135m³ (8.5m). Certifié VDI/VDE2634 part3 + ISO17025.

Le scanner 3D avec tracker pour les très gros volumes... et les petits aussi

Le TrackScan Sharp S est le système de scan 3D avec tracker optique haut de gamme de la gamme Scanology, conçu pour les très grosses pièces industrielles : fuselages d'avions, coques de bateaux, châssis poids-lourds, pièces de fonderie pour l'énergie, le nautisme, moules grand format, chaudronnerie et autres industries lourdes. Avec un volume de mesure haute précision de 135 m³ et une distance de tracking jusqu'à 8,5 m, il scanne des pièces entières sans déplacer le tracker. Mais sa singularité va plus loin : grâce à un système de repérage du scanner ultra-précis dans son énorme champ de vision, le TrackScan Sharp S peut aussi capturer de petites pièces avec la même qualité métrologique. Un vrai "qui peut le plus peut le moins" qui en fait un investissement long terme polyvalent. Premier scanner à tracker 100% sans fil au monde grâce à l'innovation Scanology, il offre une précision métrologique de 0,025 mm sans poser le moindre marqueur sur la pièce, certifiée VDI/VDE 2634 part 3 et ISO 17025. Ses caméras industrielles 25 MP, sa structure CFFIM en fibre de carbone et ses 99 lignes laser bleues le placent au sommet de la métrologie 3D portable longue distance.

Volume de tracking 135m³

Distance de tracking 8.5m

Certifié pour la métrologie

ISO 17025 + VDI/VDE 2634 part 3

100% sans fil, mode filaire optionnel

Wi-Fi 6, double batterie hot-swap, edge computing

Structure carbone CFFIM monobloc

Stabilité thermique et calibration durable

Volume de mesure 135 m³

Scannez plus, en une fois, sans recaler plusieurs scans

Qui peut le plus, peut le moins

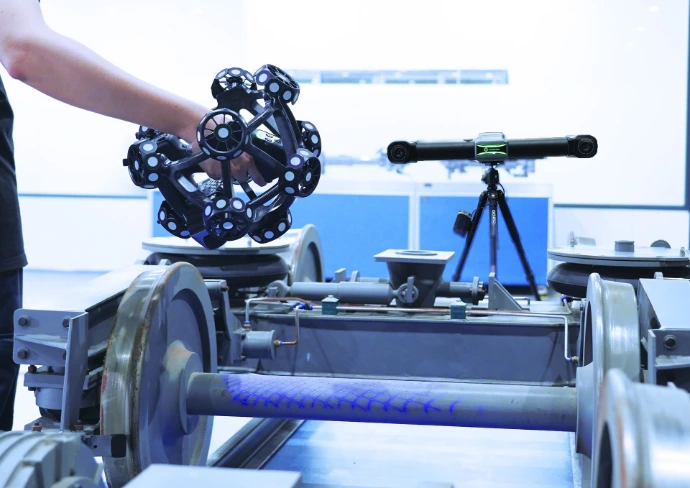

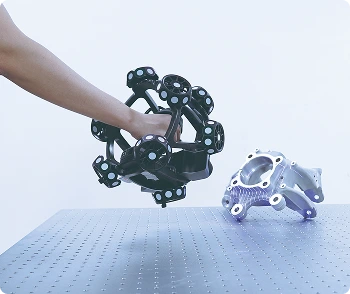

Capable de scanner une voiture ou une clé avec la même précision et niveau de détails

Caméras industrielles 25 MP + 99 lignes laser bleues

La plus haute capacité de capture optique de la gamme

135 m³ et 8,5 m de tracking : la pièce entière dans un seul scan

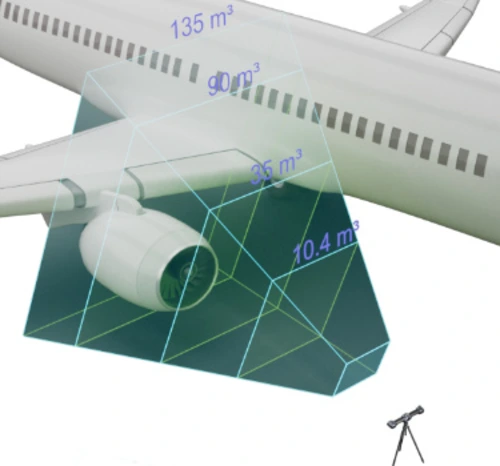

Sur les très grandes pièces industrielles, le défi métrologique principal n'est pas la précision du scanner : c'est la continuité de la mesure. Plus une pièce est grande, plus l'opérateur est forcé de déplacer le tracker, ce qui multiplie les recalages, les recouvrements et les erreurs cumulées. Le TrackScan Sharp S balaie ce problème avec un volume haute précision de 135 m³ et une distance de tracking jusqu'à 8,5 m, soit le plus grand de la gamme Scanology. Vous scannez l'intégralité d'un fuselage, d'une coque de bateau, d'un châssis poids-lourd, d'une pale d'éolienne ou d'un moule grand format depuis une seule position de tracker, dans une continuité de mesure parfaite. Et si la pièce est encore plus grande, le système est extensible avec plusieurs i-Trackers synchronisés pour étendre le volume.

Caméras 25MPX

Scannez en une seule fois

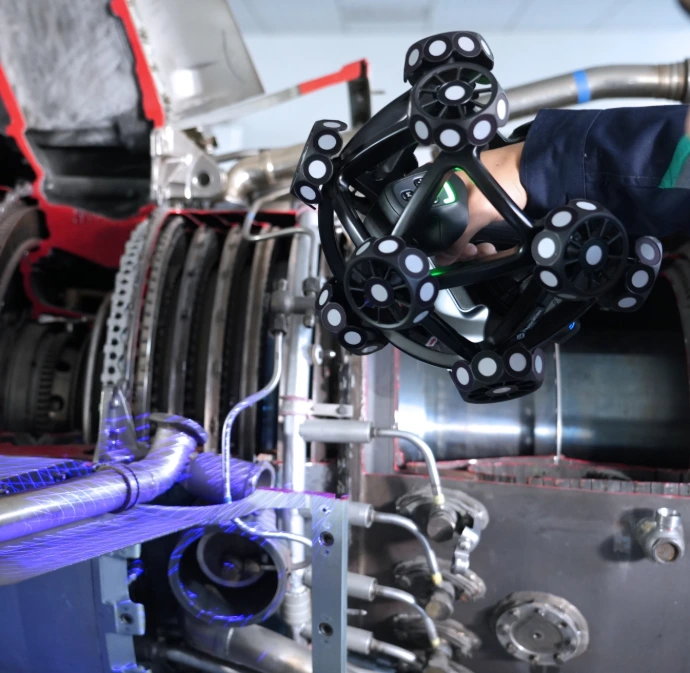

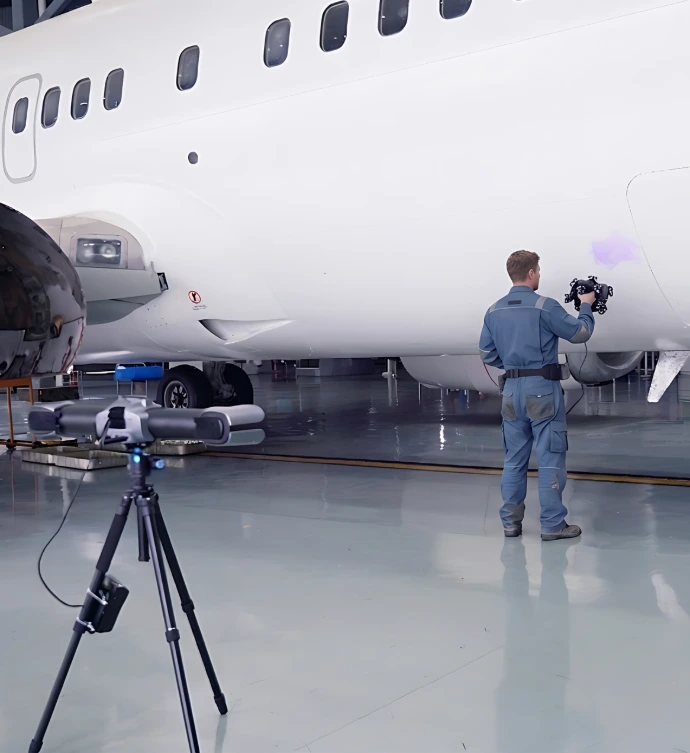

Du fuselage de plusieurs mètres à la pièce de 50 mm, sans coller un seul marqueur

Sur un scanner 3D classique, scanner une pièce de grande taille impose de coller plusieurs centaines voire plusieurs milliers de marqueurs sur sa surface. Sur un fuselage d'avion ou une pièce d'éolienne, c'est plusieurs jours de préparation à deux opérateurs. Le TrackScan Sharp S élimine totalement cette contrainte : c'est le tracker optique qui suit en temps réel la position du scanner dans l'espace, dans son volume de mesure de 135 m³ et jusqu'à 8,5 m de distance. Pour une très grande pièce, vous repositionnez le tracker quelques fois seulement au lieu de coller des milliers de marqueurs sur la surface. Vous arrivez sur site, vous installez le tracker, et vous scannez. Et grâce au système de repérage ultra-précis du scanner dans l'énorme champ de vision du tracker, le TrackScan Sharp S est tout aussi performant sur de petites pièces détaillées que sur les très grandes structures, ce qui en fait un investissement long terme polyvalent.

Extrême polyvalence

Niveau de détails élevé

Le premier scanner à tracker réellement sans fil au monde, contrôlable depuis un mobile

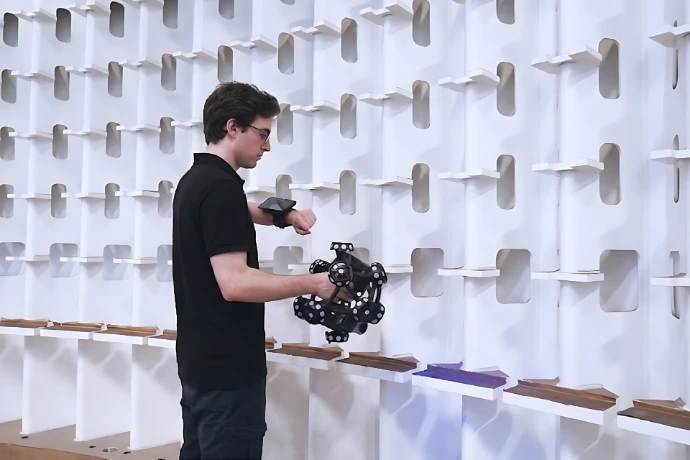

Scanology, fabricant renommé d'équipements de numérisation 3d pour l'inspection, investi massivement dans la R&D depuis plus de 10 ans. Le Trackscan Sharp est donc le premier scanner 3d avec tracker du marché a pouvoir être utilisé réellement sans fil. Le scanner et le tracker embarquent des processeurs edge computing qui prétraitent les données en local et les transmettent au PC en haut débit Wi-Fi 6, sans aucun câble.

Pour libérer encore davantage l'opérateur, Scanology fournit DefinSight Mobile, une application gratuite qui fait le pont entre le PC et l'opérateur sur le terrain. Vous voyez sur votre smartphone ou tablette le nuage de points en temps réel pendant que vous scannez, vous ajustez les paramètres (densité de points, exposition, taille du champ), vous basculez entre les modes de scan, et vous identifiez les zones manquantes ou mal couvertes, sans revenir au PC. L'opérateur scanne, le PC calcule, et le mobile pilote, en parfaite synchronisation, particulièrement efficace sur les grosses pièces où le PC est forcément éloigné de l'opérateur, ou sur des configurations en hauteur.

Une solution pensée pour les opérateurs

Un usage simple même sur les gros volumes

Caméras 25 MP et 99 lignes laser : la plus haute capacité optique de la gamme tracker

Le scanner du TrackScan Sharp S embarque des caméras industrielles de 25 mégapixels, soit cinq fois la résolution de la génération précédente. Cette densité d'information change tout et procure une qualité de données supérieures même à distance maximale (8,5 m du tracker). Côté laser, le TrackScan Sharp S déploie 99 lignes laser bleues réparties sur 3 modes de scan complémentaires.

Mode ultra-rapide (81 lignes laser bleues en Triple Cross Technology) : couverture grande surface à très haute densité, idéal pour scanner rapidement les zones étendues d'un fuselage ou d'une coque.

Mode hyperfin (17 lignes laser bleues parallèles) : résolution jusqu'à 0,020 mm pour capturer les finitions, les soudures, les détails de précision.

Mode trous profonds (1 ligne laser dédiée) : accès aux alésages, cavités et zones cachées, même à grande distance du tracker.

L'ensemble délivre jusqu'à 4,86 millions de mesures par seconde, avec une précision certifiée de 0,025 mm, conforme aux normes VDI/VDE 2634 part 3 et ISO 17025.

Scan d'objets S - M - L - XL - XXL

Un équipement pour plusieurs usages

Structure monobloc en fibre de carbone CFFIM : la stabilité d'une référence métrologique

En métrologie haute précision sur de très grands volumes, la moindre dilatation thermique peut compromettre la qualité d'une mesure. Le TrackScan Sharp S utilise la technologie CFFIM (Carbon Fiber Frame Integrated Molding), une innovation Scanology unique sur le marché : la structure est moulée d'une seule pièce en fibre de carbone, sans assemblage mécanique.

Stabilité dimensionnelle : la structure ne subit ni dilatation thermique différentielle, ni jeu mécanique d'assemblage. Le scanner garde ses performances plus longtemps.

Calibration durable : grâce à cette stabilité, une seule calibration suffit pour de longues périodes d'utilisation. Vous n'avez pas à recalibrer le scanner entre chaque mission.

Légèreté : le scanner reste maniable malgré ses 99 lignes laser et ses performances haut de gamme, permettant un usage prolongé sans fatigue de l'opérateur.

Le système est également compatible avec l'i-Probe (en option), un palpeur de précision suivi par le tracker pour mesurer des points cachés avec la même référence métrologique que le scan, et extensible avec plusieurs i-Trackers synchronisés pour étendre encore le volume de mesure sur les pièces les plus volumineuses.

Stable et fiable pour la prise de mesure

Structure fibre de carbone

Spécifications

Caractéristiques	TrackScan Sharps S
Mode de scan – Ultra-fast scanning	81 lignes laser bleues (Triple Cross Technology)
Mode de scan – Hyperfine scanning	17 lignes laser bleues parallèles
Mode de scan – Deep-hole scanning	1 ligne laser supplémentaire
Exactitude¹	Jusqu’à 0,025 mm
Vitesse de mesure	Jusqu’à 4 860 000 mesures / seconde
Zone de scan	Jusqu’à 800 mm × 700 mm
Classe laser	Classe II (eye-safe)
Résolution	Jusqu’à 0,020 mm
Exactitude volumétrique² – 10,4 m³ (3,5 m)	0,048 mm
Exactitude volumétrique² – 35 m³ (5,2 m)	0,069 mm
Exactitude volumétrique² – 90 m³ (7,2 m)	0,128 mm
Exactitude volumétrique²³ – 135 m³ (8,5 m)	0,159 mm
Exactitude volumétrique (avec MSCAN photogrammetry)	0,044 mm + 0,012 mm/m
Distance de travail	300 mm
Profondeur de champ (standard / max)	400 mm / 800 mm
Précision module "hole detect"	0,050 mm
Formats d’export	.stl, .ply, pj3, .pj5 .igs, .asc, .txt, .mk2, polyworks
Température de fonctionnement	−10 à 40 °C
Humidité de fonctionnement (sans condensation)	10 à 90 % RH
Interface	Filaire : USB 3.0 / Sans-fil : interface réseau (WIFI6 802.11a/b/g/n/ac)
Certifications	CE, RoHS, WEEE, FCC
Brevets	CN109000582B, CN110992393B, CN111678459B, CN111694665B, CN112802002B, CN112867136B, CN112964196B, CN113188476B, CN113340234B, CN113432561B, CN113473034B, CN113514008B, CN113766083B, CN114001696B, CN114205483B, CN114554025B, CN114627249B, CN115289974B, CN115325959B, CN115493512B, CN115511688B, CN115661369B, CN115690333B, CN115695763B, CN116136396B, CN116206069B, CN116244730B, CN209263911U, CN210567185U, CN211121096U, CN214149174U, CN218103220U, CN218103238U, CN218411072U, CN218584004U, CN218734448U, CN219829788U, CN219834226U, CN307756797S, EP3392831B1, EP3907702B1, KR102096806B1, US10309770B2, US11060853B2, US11493326B2

(1) Accréditation ISO 17025 : conformément à la norme VDI/VDE 2634 Partie 3 et à la spécification JJF 1951, l'erreur de palpage en taille (PS) est évaluée.
(2) Accréditation ISO 17025 : conformément à la norme VDI/VDE 2634 Partie 3 et à la spécification JJF 1951, l'erreur d'espacement entre sphères (SD) est évaluée.
(3) Le volume de mesure maximum certifié du TrackScan Sharp-S atteint 135 m³, et son volume de mesure total peut monter jusqu'à 233 m³ (au-delà de 135m³, précision non certifiée).

Logiciels spécialisés pour l’inspection et la rétro-ingénierie 3D

Les scanners 3D génèrent des données qui doivent être analysées, comparées ou transformées en modèles exploitables.

Triskan propose plusieurs logiciels spécialisés pour l’inspection, la métrologie et la rétro-ingénierie, compatibles avec les scanners Scanology.
