Nimbletrack
Scanner 3D avec tracker miniaturisé pour une portabilité maximale.
Sans câbles. Sans marqueurs. Une seule mallette. Certifié VDI/VDE2634 part3 + ISO17025.
Le scanner 3D avec tracker optique le plus mobile du marché
Le NimbleTrack-E Gen2 est le système de scan 3D avec tracker optique le plus compact et le plus mobile de la gamme Scanology. Avec un scanner de 1,3 kg, un tracker de 2,2 kg et l'ensemble qui tient dans une seule mallette de transport, il offre une mobilité inédite dans la catégorie des systèmes à tracker. Sa technologie de tracking optique permet de scanner sans poser le moindre marqueur sur la pièce, préservant les surfaces peintes, polies ou patrimoniales, tout en garantissant une précision métrologique de 0,025 mm certifiée VDI/VDE 2634 part 3, ISO 17025 et ISO 10360-13. Innovation supplémentaire : le tracker intègre lui-même un scanner, permettant un mode dual unique sur le marché.
Premier tracker miniaturisé du marché
Scans sans marqueurs d'objets de toutes tailles
Certifié pour la métrologie
ISO 17025 + VDI/VDE 2634 part 3 + ISO 10360-13
100% sans fil, mode filaire optionnel
Wi-Fi 6, double batterie hot-swap, edge computing
Photogrammétrie adaptative
Précision volumétrique constante sur toute la pièce
Scan sans marqueurs sur la pièce
Préserve les surfaces peintes, polies, sensibles
Le système à tracker le plus mobile du marché
1,3 kg scanner + 2,2 kg tracker, dans une seule mallette
Tracker scanner intégré : 2 outils en 1
Le tracker scanne aussi de manière autonome, mode dual unique
Scanology a inventé le tracker miniaturisé : 3,5 kg pour le système complet
Historiquement, un système à tracker optique pèse 30 à 50 kg de matériel, occupe 2 à 3 mallettes et nécessite une installation complexe par un technicien spécialisé. Scanology a balayé ces contraintes en 2022 en lançant le premier tracker miniaturisé professionnel au monde. Le NimbleTrack-E Gen2 incarne aujourd'hui l'aboutissement de cette innovation : un scanner de 1,3 kg, un tracker de 2,2 kg, et l'ensemble du système qui tient dans une seule mallette transportable. Vous arrivez sur site, vous installez en quelques minutes sur un simple trépied, et vous scannez, sans fil. C'est le scan 3d métrologique avec tracker rendu accessible aux interventions rapides et milieux confinés, sans faire l'impasse sur la qualité.
Facile à emporter
Volume de scan : 19m³

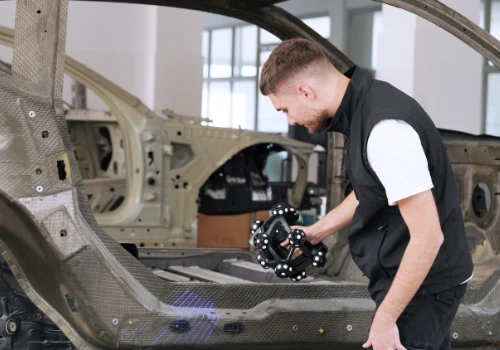

0,025 mm de précision sans coller un seul marqueur sur la pièce
Sur un scanner 3D portable classique, la première étape est toujours la même : coller plusieurs dizaines voire plusieurs centaines de marqueurs sur la pièce à scanner. Une étape contraignante, longue, coûteuse en consommables et carrément rédhibitoire sur certaines pièces : surfaces peintes finales avant livraison, pièces polies de précision, objets patrimoniaux uniques, prothèses médicales...
Le NimbleTrack-E Gen2 prend l'approche inverse : c'est le tracker optique qui suit en temps réel la position du scanner dans l'espace, sans qu'aucun marqueur ne soit posé sur la pièce elle-même. Vous gagnez la phase de préparation, vous préservez l'intégrité de la pièce, et vous obtenez une précision certifiée jusqu'à 0,025 mm, une précision volumétrique de 0,059 mm à 3,5 m et une distance de tracking jusqu'à 4,2 m. Des performances métrologiques dignes des systèmes haut de gamme, sans aucun compromis sur la propreté du process.
Précision élevée

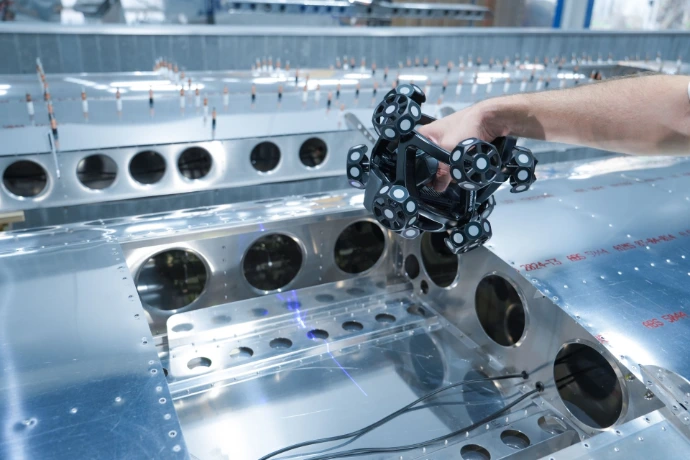

Scan libre sans marqueur et sans fil

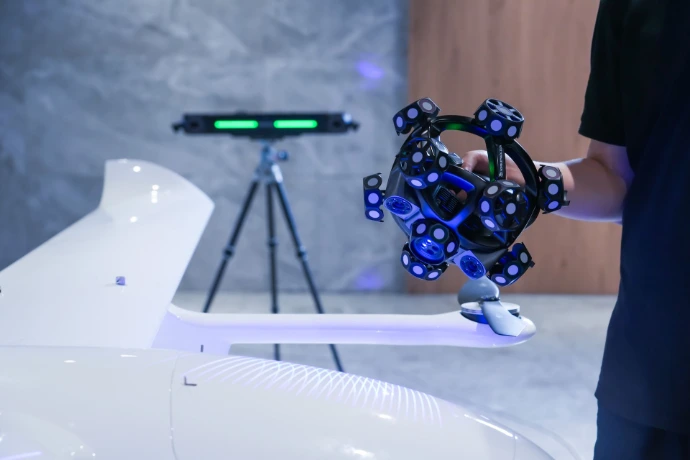

Tracker scanner intégré : un système qui devient 3 outils en 1
Le NimbleTrack-E Gen2 ne se contente pas d'être un système à tracker classique. C'est un système réellement modulaire qui se transforme selon votre besoin.
Mode tracker (sans marqueurs sur la pièce) : configuration de référence pour la précision métrologique, pose le tracker sur trépied, scanner dans la main, mesure de toute la pièce sans aucune préparation.
Mode scanner portable autonome : le scanner se sépare du tracker et fonctionne en mode classique avec marqueurs (comme nos scanners 3d portables), pratique pour les zones difficilement accessibles ou les détails ponctuels que le tracker ne pourrait pas suivre confortablement.
Mode tracker scanner : innovation majeure du Nimbletrack-E, le tracker lui-même intègre un scanner 3D champ de vision ultra large. Cela double effectivement votre capacité de mesure dans un même système, sans investir dans un second équipement.
Un seul achat, trois configurations possibles, qui couvrent l'ensemble des cas d'usage rencontrés dans un atelier de contrôle qualité ou en intervention.
Une R&D à l'origine de nombreuses innovations
Un scanner + tracker avec des fonctions uniques
6,63 millions de points/seconde et compatible i-Probe pour les zones cachées

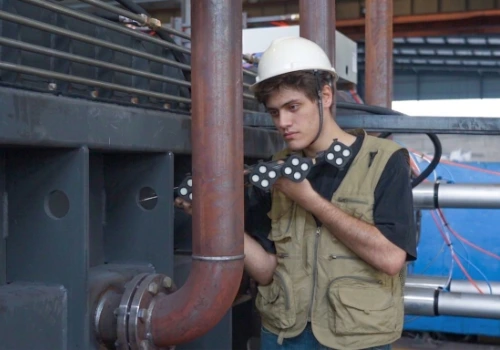

Côté performances brutes, le NimbleTrack-E Gen2 capture jusqu'à 6,63 millions de mesures par seconde à 120 FPS grâce à ses 54 lignes laser bleues en mode ultra-fast. En mode hyperfine, 17 lignes laser bleues parallèles permettent une résolution de 0,020 mm pour les détails critiques. Pour les zones strictement inaccessibles à un scanner optique, le NimbleTrack-E Gen2 est compatible avec l'i-Probe (en option), un palpeur de précision suivi par le tracker, permettant de mesurer des points cachés (alésages profonds, géométries internes, points GD&T critiques) avec la même référence métrologique que le scan. Le tout pilotable depuis la plateforme DefinSight, qui combine acquisition, traitement, inspection et rétro-ingénierie dans une même interface.
Agile mais performant
Option palpeur portable
Structure monobloc en fibre de carbone : stable thermiquement, calibration durable
Le scanner du NimbleTrack-E Gen2 utilise une innovation Scanology unique sur le marché : la CFFIM (Carbon Fiber Frame Integrated Molding), une structure monobloc en fibre de carbone moulée d'une seule pièce, sans assemblage. Cette technologie offre deux avantages concrets en métrologie de précision.
Stabilité dimensionnelle : la structure ne subit ni dilatation thermique différentielle, ni jeu mécanique d'assemblage. Vous pouvez passer d'un atelier climatisé à un site industriel à 35°C sans perdre en précision.
Calibration durable : grâce à cette stabilité, une seule calibration suffit pour de longues périodes d'utilisation, vous n'avez pas à recalibrer le scanner entre chaque mission.
Le tout dans un boîtier de 1,3 kg seulement, plus rigide qu'un boîtier métallique traditionnel et beaucoup plus léger. C'est l'un des éléments qui permettent au NimbleTrack-E Gen2 de tenir ses performances métrologiques en conditions réelles, pas seulement en laboratoire.
Petit mais robuste
Prêt pour l'action
Spécifications
Caractéristiques | Nimbletrack-E |
Mode de scan – Ultra-fast scanning | 54 lignes laser bleues |
Mode de scan – Hyperfine scanning | 17 lignes laser bleues parallèles |
Mode de scan – Deep-hole scanning | 1 ligne laser supplémentaire |
Mode de scan - Large area scanning avec le tracker | 54 lignes laser bleues |
Exactitude¹ | Jusqu’à 0,025 mm (0,020 mm en mode "scanner only") |
Vitesse de mesure | Jusqu’à 6 630 000 mesures / seconde |
Cadence | 120 fps |
Zone de scan | Jusqu’à 500 mm × 600 mm |
Classe laser | Classe II (eye-safe) |
Résolution | Jusqu’à 0,020 mm |
Exactitude volumétrique¹ 3,5 m | 0,059 mm |
Exactitude volumétrique¹ 4.2 m | 0,072 mm |
Exactitude volumétrique² (avec MSCAN photogrammetry) | 0,044 mm + 0,012 mm/m |
Exactitude volumétrique² (mode capture avec le tracker) | 0,072 mm + 0,012 mm/m |
Distance de travail | 300 mm |
Profondeur de champ | 400 mm |
Précision module "hole detect" | 0,050 mm |
Formats d’export | .stl, .ply, pj3, .pj5 .igs, .asc, .txt, .mk2, polyworks |
Température de fonctionnement | −10 à 40 °C |
Humidité de fonctionnement (sans condensation) | 10 à 90 % RH |
Interface | Filaire : USB 3.0 / Sans-fil : interface réseau (WIFI6, 802.11a/b/g/n/ac) |
Certifications | CE, RoHS, WEEE, FCC |
Brevets | CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S, CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, CN113766083B, CN222015590U, CN222027649U, CN308982243S, N308982242S, CN222104664U, CN222279677U, CN222279678U, CN222321625U, CN222317979U, CN222317980U, CN222356423U, CN222353116U, CN222560923U, CN222865846U, US10309770B2, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2 |
Dimensions de la mallette | 1000 mm × 425 mm × 280 mm |
Dimensions du tracker | 570 mm × 87 mm × 94 mm |
(1) Accréditation ISO 17025 : conformément à la norme VDI/VDE 2634 Partie 3 et à la spécification JJF 1951
(2) Procédure couplée avec une barre étalon
