KSCAN-X
Scanner 3D portable pour le scan rapide et facile des gros volumes.
Sans câbles. Champ de vision XXL. Certifié VDI/VDE2634 part3 + ISO17025.
Le scanner 3D conçu pour les pièces XXL de 0,5 à 15 mètres
Le KSCAN-X est le scanner 3D portable de la gamme Scanology dédié à la mesure des grandes pièces et structures industrielles. Avec son champ de vision maximum de 2,6 × 1,8 m et ses 139 lasers, il capture en un seul passage ce qui demanderait plusieurs heures avec un scanner classique. Carrosseries, fuselages, châssis, moules grand format : découvrez ses caractéristiques techniques.
Calibré pour les scans faciles de gros volumes
Incluant photogrammétrie adaptative
Certifié pour la métrologie
VDI/VDE 2634 part 3 + ISO 17025
Champ de vision XXL
2,6 × 1,8 m en un seul passage
Pour pièces de 0,5 à 15 m
Carrosseries, fuselages, châssis, wagons
139 lasers + mode trous profonds
3 modes : grande surface, mi-distance, détail
100% sans fil
Wi-Fi 6, double batterie, calibration 20s
Photogrammétrie adaptative native
Précision volumétrique 0,075 mm + 0,010 mm/m
Jusqu'à 4× moins de marqueurs à coller : des heures de préparation en moins
Conséquence directe du champ de vision élargi : le KSCAN-X "voit" beaucoup plus de marqueurs simultanément, ce qui permet de les espacer largement sur la pièce. Là où un scanner classique impose des marqueurs serrés, le KSCAN-X tolère des espacements jusqu'à 3 à 4 fois plus larges. Sur un fuselage ou une carrosserie complète, cela représente plusieurs centaines de marqueurs économisés et plusieurs heures de préparation en moins. Un gain de productivité direct, surtout sur les missions de scan où chaque minute compte.
Technologies industrielles uniques
Performance sur les gros volumes
Photogrammétrie adaptative native : 0,075 mm + 0,010 mm/m en précision volumétrique

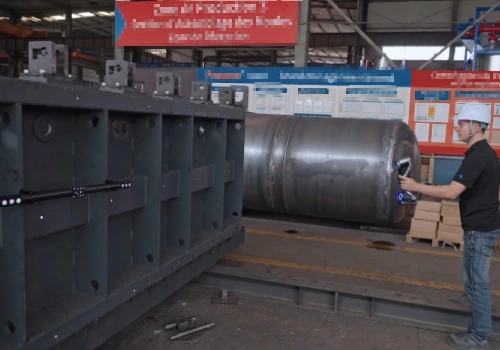

Sur les pièces de plusieurs mètres, le défi n'est pas la précision locale du scan, mais la précision volumétrique sur l'ensemble de la pièce. Plus une pièce est grande, plus les erreurs de positionnement des marqueurs s'accumulent et faussent le résultat final. Le KSCAN-X intègre en standard une photogrammétrie adaptative qui ajuste en temps réel la position de chaque marqueur dans l'espace, au fur et à mesure du scan. Le résultat : une précision volumétrique certifiée de 0,075 mm + 0,010 mm/m, sans accumulation d'erreur sur les très grandes pièces. Là où d'autres scanners exigent une session de photogrammétrie séparée avant le scan, le KSCAN-X gère tout dans le même flux de travail.
Pas de concession sur la précision volumétrique
Préparation simplifiée
3 modes de scan dans un seul scanner : grande surface, détails fins, trous profonds

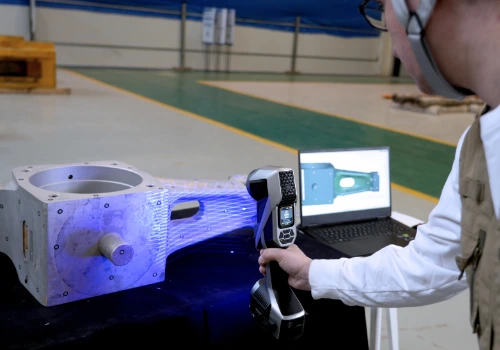

Une grande pièce industrielle n'est pas qu'une "grande surface" : elle comporte aussi des détails fins, des arêtes, des alésages profonds et des zones difficiles d'accès. Le KSCAN-X répond à cette réalité avec 3 modes de scan complémentaires intégrés dans la même machine.
Mode grande surface : 84 lignes laser bleues (4 × 21, QuadCross Technology) pour couvrir rapidement les zones étendues d'un fuselage ou d'une carrosserie.
Mode mi-distance : 54 lignes laser bleues pour capturer les détails fins avec une précision de 0,030 mm.
Mode trous profonds : 1 ligne laser dédiée pour accéder aux zones cachées (alésages profonds, tuyauteries, engrenages internes).
Vous scannez une pièce complexe en intégralité, sans jamais changer d'outil ni recalibrer.
Quantité impressionnantes de lasers bleus
Capture rapide des très gros volumes, sans faire l'impasse sur le reste
Opérationnel en moins d'un minute, où que vous soyez

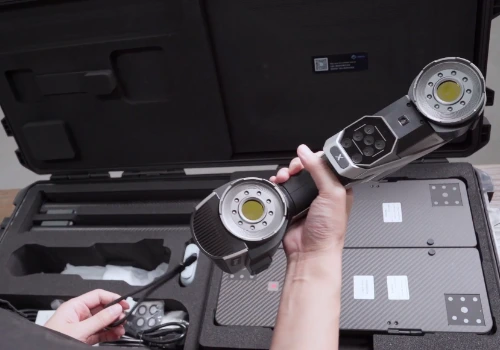

Le KSCAN-X est 100 % sans fil : Wi-Fi 6, double batterie, dual-WNIC. Sa calibration s'effectue en 20 secondes et son démarrage est immédiat. Conçu pour les utilisateurs qui doivent intervenir aussi bien en atelier ou directement chez le client, il offre une liberté de mouvement totale, sans aucune contrainte de câblage. Certifié ISO 17025 et VDI/VDE 2634 Part 3, il garantit des résultats de qualité métrologique dans tous les environnements.
Mise en place immédiate, peu de préparation
Résultat rapide
Spécifications
Caractéristiques | KSCAN-X |
Mode de scan – Large Area scanning | 84 lignes laser bleues (QuadCross Technology) |
Mode de scan – Medium Area scanning | 54 lignes laser bleues |
Mode de scan – Deep-hole scanning | 1 ligne laser supplémentaire |
Exactitude¹ - Large Area | 0,075 mm |
Exactitude¹ - Medium Area | 0,030 mm |
Vitesse de mesure | Jusqu’à 6 450 000 mesures / seconde |
Zone de scan | Jusqu’à 2600 mm × 1800 mm |
Classe laser | Classe II (eye-safe) |
Résolution | Jusqu’à 0,1 mm |
Exactitude volumétrique¹² | 0,075 mm + 0,010 mm/m |
Distance de travail | de 300mm à 2500mm |
Adapté pour des projets allant de | 0,5 m à 15 m |
Formats d’export | .stl, .ply, pj3, .pj5 .igs, .asc, .txt, .mk2, polyworks |
Température de fonctionnement | −10 à 40 °C |
Humidité de fonctionnement (sans condensation) | 10 à 90 % RH |
Interface | Filaire : USB 3.0 / Sans-fil : interface réseau (WIFI6 802.11a/b/g/n/ac) |
Certifications | CE, RoHS, WEEE, FCC |
Protection | IP50 |
Brevets | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, |
(2) Procédure couplée avec une barre étalon
