KSCAN-E
Scanner 3D portable industriel ultra polyvalent
Sans câbles. Haute précision. Certifié VDI/VDE2634 part3 + ISO17025 + ISO10360-13
Le scanner 3D portable haute précision certifié ISO 10360-13
Le KSCAN-E est le scanner 3D portable le plus précis et le plus polyvalent de la gamme Scanology. Avec une exactitude certifiée jusqu'à 0,020 mm, 5 modes de scan et la double technologie laser bleu + infrarouge, il couvre l'ensemble des besoins d'inspection 3D, du composant ultra-fin (0,010 mm de résolution) à la grande pièce industrielle de 8 mètres. Certifié VDI/VDE 2634 part 3, ISO 17025 et ISO 10360-13, c'est l'un des rares scanners 3D portables au monde à atteindre ce niveau de validation métrologique.
Scanner 3d portable ultra polyvalent
Haute certification métrologique
Certifié pour la métrologie
ISO 17025 + VDI/VDE 2634 part 3 + ISO 10360-13
5 modes de scan en un seul scanner
Du composant millimétrique à la pièce de 8 mètres
Vitesse 8,29 millions de points/seconde
180 FPS, le scanner 3D portable le plus rapide
Photogrammétrie adaptative native
Précision volumétrique 0,015 mm + 0,015 mm/m
100% sans fil, mode filaire optionnel
Wi-Fi 6, double batterie hot-swap, calibration rapide
Technologie laser bleu + infrarouge
38 lignes infrarouge + 108 lignes bleues pour la précision
Du composant millimétrique à la pièce de 8 mètres : 5 modes de scan dans une seule machine

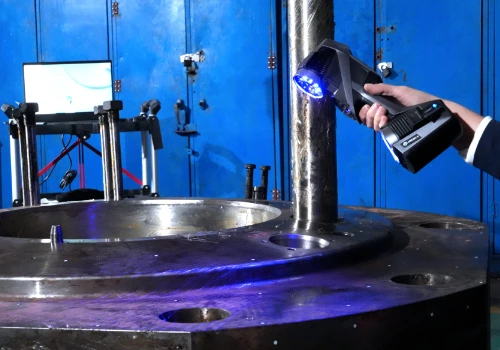

Un bureau de contrôle qualité gère rarement un seul type de pièce. Détails fins en plasturgie le matin, grandes structures aéronautiques l'après-midi, alésages profonds ou tôles fines à la chaîne. Là où la plupart des fabricants imposent plusieurs scanners spécialisés (un pour la précision, un pour les volumes, un pour les détails), le KSCAN-E centralise 5 modes complémentaires dans une seule machine : ultra-rapide, hyperfin, grande surface infrarouge, trous profonds et détection d'arêtes. Vous investissez une seule fois, vous formez vos opérateurs sur un seul outil, et vous couvrez la grande majorité des cas d'usage rencontrés en métrologie 3D industrielle.
Tout-en-un
Adaptatif
ISO 10360-13 : la même exigence métrologique qu'une MMC, sur un scanner portable

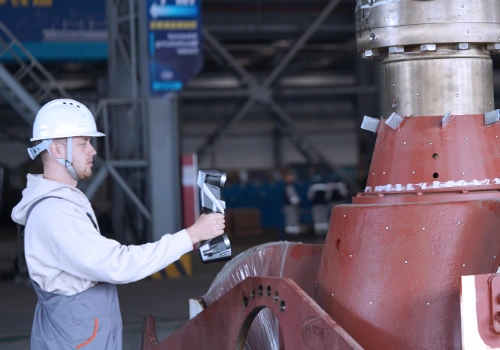

Tous les scanners 3D du marché annoncent une "précision". Très peu peuvent prouver que cette précision a été validée par un organisme indépendant selon une norme internationale. Le KSCAN-E est l'un des rares scanners 3D portables au monde certifié ISO 10360-13, la référence métrologique appliquée historiquement aux machines à mesurer tridimensionnelles (MMC). Cette norme évalue selon des protocoles stricts les indicateurs critiques : erreur de forme sphérique (0,030 mm), planéité (0,050 mm), exactitude (PS), répétabilité et justesse. Pour un bureau de contrôle qualité, ce n'est pas un argument marketing : c'est l'assurance que les valeurs annoncées (0,020 mm de précision) tiennent en conditions réelles, traçables, opposables à un client ou à un auditeur.
Fiabilité
Confiance dans les résultats
Précision volumétrique 0,015 mm + 0,015 mm/m sur 8 mètres de pièce

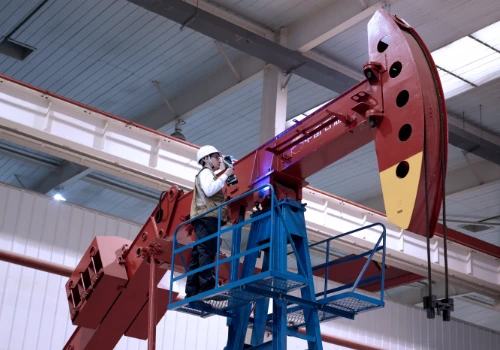

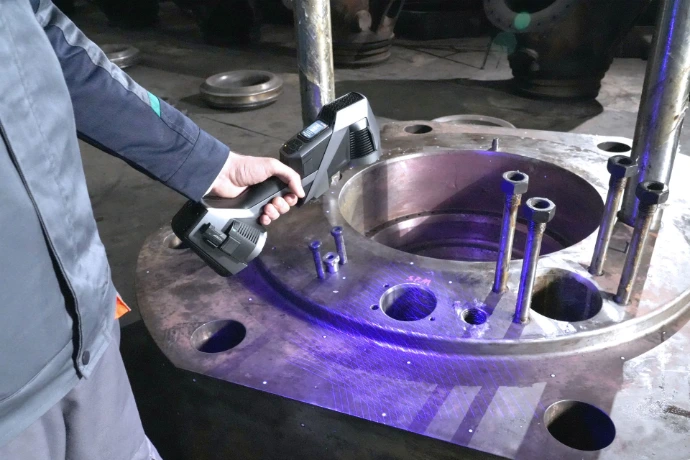

Sur une pièce de plusieurs mètres, le vrai défi technique n'est pas la précision locale, c'est de la garder constante sur l'ensemble du volume. Plus la pièce est grande, plus les marqueurs s'éloignent les uns des autres et plus les erreurs de positionnement s'accumulent, faussant le résultat final. Le KSCAN-E intègre nativement une photogrammétrie adaptative qui recalibre en temps réel la position de chaque marqueur dans l'espace, à mesure que vous scannez. Le résultat : une précision volumétrique certifiée de 0,015 mm + 0,015 mm/m, qui descend même à 0,015 mm + 0,012 mm/m lorsqu'il est couplé au système de photogrammétrie L15. Combinée avec le mode Large Area (38 lignes laser infrarouge, champ de vision jusqu'à 1440 × 1000 mm), la capture des grandes pièces devient rapide ET fiable, sans étape supplémentaire dans votre flux de travail.
Polyvalence
Scans toutes dimensions
Résolution 0,010 mm : capturez les détails que les autres scanners ne voient pas

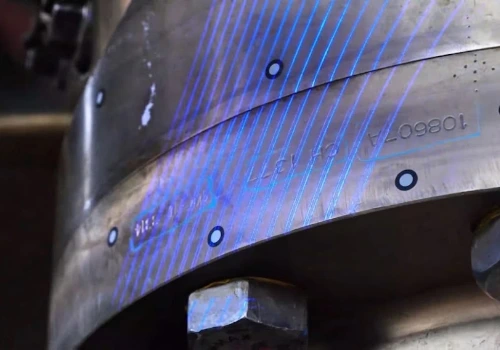

Pour les pièces aux géométries critiques (dents d'engrenages, moules d'injection, micro-composants électroniques, joints d'étanchéité, soudures fines), la résolution compte autant que la précision globale. Le KSCAN-E délivre une résolution jusqu'à 0,010 mm grâce à son mode hyperfin (17 lignes laser bleues parallèles), associée à une précision certifiée de 0,020 mm. En mode ultra-rapide, les 108 lignes laser bleues organisées en Quad Cross Technology (4 × 27) permettent jusqu'à 8 290 000 mesures par seconde à 180 images/seconde. Vous capturez aussi bien la microgéométrie d'une dent d'engrenage que les surfaces étendues d'une carrosserie complète, avec une qualité de données qui passe sans broncher dans les logiciels de métrologie comme PolyWorks.
Micro-détails
Inspection de caractéristiques de toute taille
100% sans fil, opérationnel en 20 secondes, évolutif vers l'automatisation

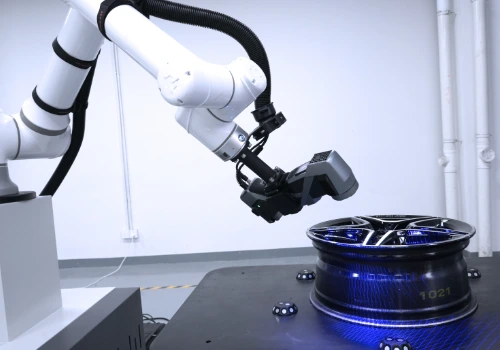

Le KSCAN-E embarque tout pour fonctionner sans fil : module de calcul intégré, double batterie hot-swap (remplaçable à chaud sans interrompre le scan), architecture dual-WNIC pour une connexion stable même en environnement perturbé. Calibration en 20 secondes, démarrage one-touch. Que vous interveniez en atelier, en hangar aéronautique, en chantier naval ou directement chez votre client, vous travaillez sans aucune contrainte de câblage. Et lorsque vos volumes augmentent, vous pouvez intégrer le KSCAN-E dans une station automatisée Scanology AM-DESK ou AM-CELL pour des contrôles répétitifs 24/7, sans investir dans un nouveau scanner.
Prendre contact
À la fois automatisé et manuel
Efficace dans toutes les situations
Spécifications
Caractéristiques | KSCAN-E |
Mode de scan – Ultra-fast scanning | 108 lignes laser bleues (Quad Cross Technology) |
Mode de scan – Hyperfine scanning | 17 lignes laser bleues parallèles |
Mode de scan – Large area scanning | 19 lasers infrarouges |
Mode de scan – Deep-hole scanning | 1 ligne laser supplémentaire |
Exactitude¹ | Jusqu’à 0,020 mm |
Vitesse de mesure | Jusqu’à 8 290 000 mesures / seconde |
Zone de scan | Jusqu’à 1440 mm × 1000 mm |
Classe laser | Classe II (eye-safe) |
Résolution | Jusqu’à 0,010 mm |
Exactitude volumétrique (standard) | 0,015 mm + 0,030 mm/m |
Exactitude volumétrique (avec photogrammétrie adaptative) | 0,015 mm + 0,015 mm/m |
Exactitude volumétrique (avec MSCAN L15) | 0,015 mm + 0,012 mm/m |
Erreur de forme (iso10360-13) - Sphéricité | 0,030 mm |
Erreur de forme (iso10360-13) - Planéité | 0,050 mm |
Distance de travail - Ultra-fast scanning | de 200 mm à 700 mm (distance idéale 320 mm) |
Distance de travail - Large area scanning | de 600 mm à 1500 mm (distance idéale 900 mm) |
Distance de travail - Hyperfin | de 150 mm à 300 mm (distance idéale 220 mm) |
Adapté pour des projets allant de | 50 mm à 8 m |
Formats d’export | .stl, .ply, pj3, .pj5 .igs, .asc, .txt, .mk2, polyworks |
Température de fonctionnement | −10 à 40 °C |
Humidité de fonctionnement (sans condensation) | 10 à 90 % RH |
Interface | Filaire : USB 3.0 / Sans-fil : interface réseau (WIFI6 802.11a/b/g/n/ac) |
Certifications | CE, RoHS, WEEE, FCC |
Protection | IP50 |
Brevets | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, R102096806B1, KR102209255B1, US10914576B2, CN113470180B, CN113218417B, CN113063370B, CN218411073U, CN113310427B, CN113074659B, CN218772495U, CN113473034B, CN115830249B, CN219829786U, CN116206069B |
(1) Accréditation ISO 17025 : conformément à la norme VDI/VDE 2634 Partie 3, ISO10360-13 et à la spécification JJF 1951
(2) Procédure couplée avec une barre étalon
