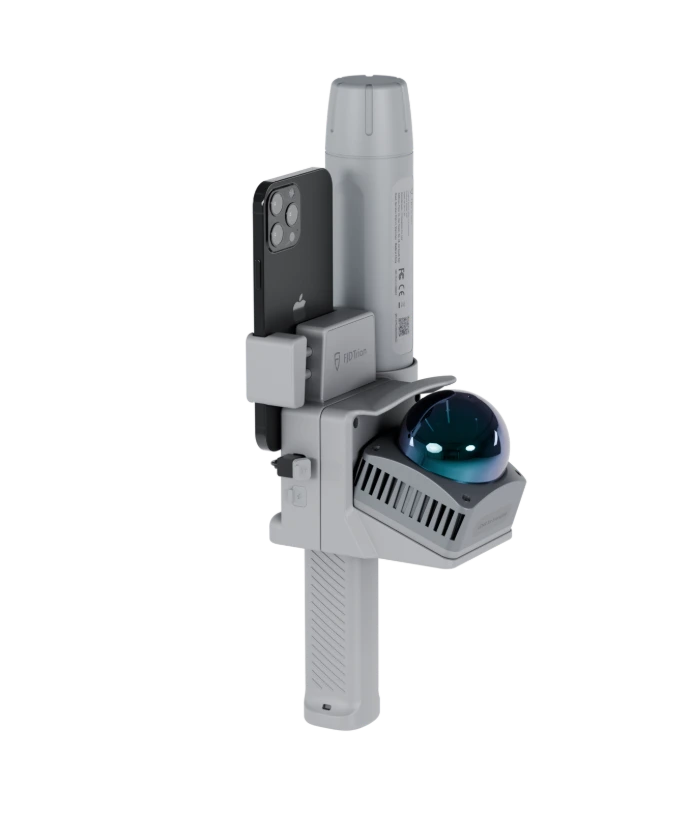

FJD Trion V4e
Le scanner LiDAR portable le plus simple d'usage du marché
890 g, prêt en 60 secondes, 5 h d'autonomie. Deux configurations pour l'intérieur ou l'extérieur géoréférencé.
La porte d'entrée vers la capture 3D professionnelle
Le FJD Trion V4e est le scanner LiDAR portable le plus accessible de la gamme Trion. Conçu pour lever la barrière technique qui a longtemps réservé le mobile mapping aux spécialistes, il vise deux profils : les débutants en numérisation 3D qui veulent produire un livrable propre sans y passer des semaines de formation, et les professionnels expérimentés qui veulent réduire leurs coûts opérationnels sans sacrifier la fiabilité.
Le principe est simple : une unité principale de 890 g, quelques accessoires compacts, une mise en service en 60 secondes environ, et un scan qui démarre. L'aperçu du nuage se construit en direct sur smartphone (compatible iPhone 15 et modèles ultérieurs) pendant que vous vous déplacez, permettant de vérifier la couverture au fil de l'acquisition et de sortir du site avec la certitude que la donnée est utilisable.
Le V4e existe en deux configurations qui répondent à deux besoins distincts : V4e LiDAR pour la numérisation intérieure simplifiée, et V4e Combo avec RTK pour le géoréférencement des scans extérieurs.
Une solution pensée pour les artisans du bâtiment, diagnostiqueurs immobiliers, agences de communication 3D, gestionnaires de patrimoine, TPE du BTP et professionnels de la scène de crime qui doivent produire des scans propres, rapidement, sans devenir expert
Simplicité d'usage
Prêt en 60s
Précision relative 1cm
1 cm en relatif post traité, 3 cm en absolu
890 g seulement
Unité principale légère, longues sessions sans fatigue
Application mobile temps réel
Visualisation du nuage colorisé pendant le scan
Portée 50 m
0,05 à 50 m à 90% de réflectivité, 25 m à 10%
Capture des couleurs
Nuage de points photoréaliste pour ne manquer aucune information.
5 h d'autonomie
Batterie lithium 6 700 mAh, charge en 3 h
Un kit, deux solutions selon vos chantiers
Le V4e se décline en deux configurations qui partagent la même base matérielle mais s'adaptent à deux profils de mission différents.

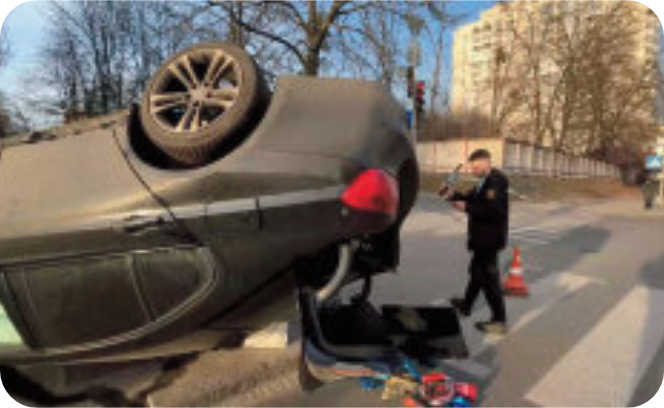

FJD Trion V4e LiDAR est pensé pour la numérisation intérieure. Design léger, mise en service rapide, mobilité maximale dans les espaces contraints. À privilégier pour les relevés d'appartements, de locaux commerciaux, de bureaux, de plateaux industriels, de scènes d'accident ou de scène d'incendie. Pas de RTK, pas de dépendance au signal GNSS : le SLAM LiDAR + vision suffit et fonctionne indoor sans compromis.
FJD Trion V4e Combo ajoute le module RTK pour placer les scans extérieurs dans des coordonnées réelles. Précision RTK H : 0,8 cm + 1 ppm, V : 1,5 cm + 1 ppm. Les nuages produits s'alignent directement avec les plans, les implantations et les flux de travail en aval (BIM, cadastre, plans d'exécution). À privilégier pour la topographie d'une parcelle, l'état des lieux d'un chantier, l'inspection de façade, la mise à jour d'un plan.
Vous choisissez la configuration selon votre terrain principal, ou vous prenez le Combo et vous couvrez les deux usages avec un seul outil.
V4e LiDAR
V4e Combo
Numérisation précise à chaque passage
Le V4e capture 154 600 points par seconde à une fréquence d'échantillonnage supérieure à 200 kHz, sur un champ de vision horizontal de 360° et vertical de 70° (-10° à +60°). Chaque parcours produit des données denses et précises, avec une précision post traitée de 1 cm en relatif et 3 cm en absolu.
L'objectif produit est clair : le premier scan doit être le bon. Pas de retour sur site pour combler une zone manquée, pas de reprise de trajectoire, pas de re passage. L'opérateur avance, le nuage se construit, la couverture est validable en direct.
Un seul passage
154 600 pts/s

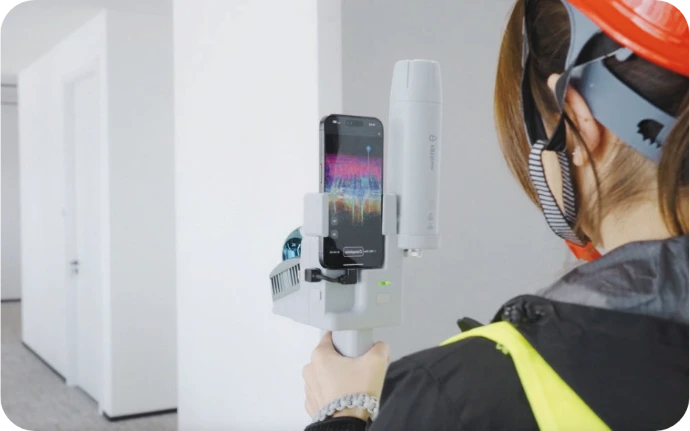

L'aperçu temps réel de la capture de vos données
Un des plus gros risques du scan d'environnement, c'est de découvrir au bureau qu'une zone est mal couverte, qu'un trajet a décroché, ou qu'une session n'est pas exploitable. Retourner sur site, c'est une demi journée perdue, des coûts client à justifier, parfois un délai projet qui glisse.
Le V4e s'appuie sur une application qui affiche le nuage colorisé en temps réel pendant que vous scannez. Vous voyez ce que le scanner capture, vous identifiez immédiatement les zones manquantes ou peu denses, vous corrigez votre trajectoire sans attendre le post traitement. Vous quittez le chantier en sachant que la donnée est utilisable.
Pour l'artisan ou le diagnostiqueur qui facture au forfait, c'est la garantie de ne pas revenir gratuitement. Pour le gestionnaire de patrimoine, c'est un livrable dans les délais et sans renégociation client.
Aperçu direct
Zero retour site

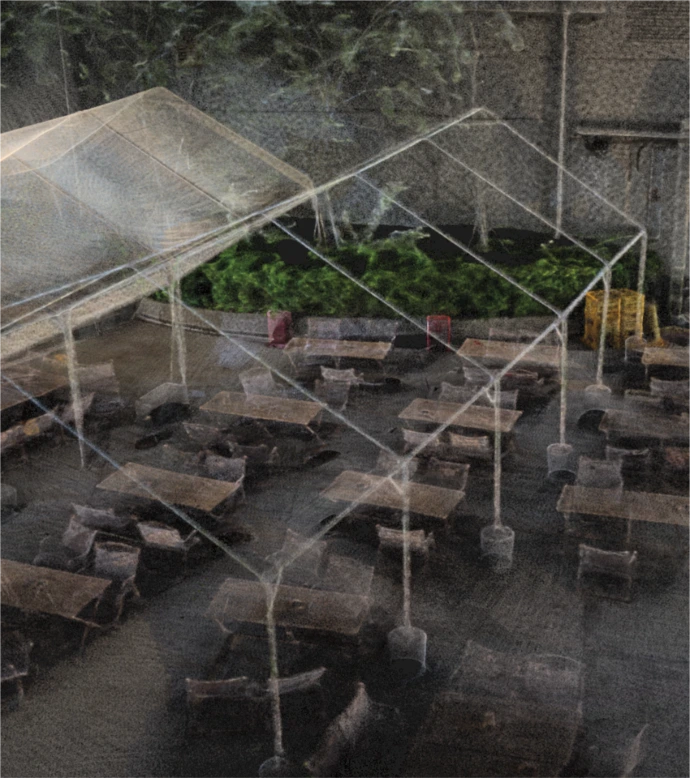

Un seul scan, plusieurs livrables via FJD Trion Model
Comme les autres scanners de la gamme Trion, le V4e s'intègre à l'écosystème logiciel FJD. À partir d'une même acquisition, vous générez plusieurs types de livrables sans repasser sur le terrain.
- Nuages de points haute densité intégrables directement dans un flux CAO ou BIM
- Fichiers prêts pour le BIM (Revit, Archicad et équivalents)
- Modèles 3D maillés avec textures photoréalistes
- Plans 2D vectorisés automatiquement
- Formats standards : .las, .ply, .pts, .e57 pour export vers n'importe quel logiciel tiers
Le traitement peut se faire sur site directement depuis une tablette avec FJD Trion Model for Pad (retour en temps réel avant de quitter le chantier), sur poste avec FJD Trion Model, ou dans le cloud avec FJD Trion Cloud pour la collaboration à distance entre équipes.
Multi livrables
Traitement flexible
Spécifications
Caractéristiques | FJD TRION V4e |
Poids | ~890 gr |
Dimensions | 137 × 155 × 250 mm |
Température | -20°c à +60°c |
LIDAR, classe laser | Classe 1, 905 nm |
Cadence | 158 000 pts / sec |
Portée | 120 m |
Champ de vision | H360°, V -10 à 60° |
Batterie, capacité | 41,97 Wh (2849,41 mAh) |
Durée d'utilisation | jusqu'à 5 heures |
Précision : épaisseur dispersion | < 1 cm |
Précision relative | < 1 cm |
Précision absolue | < 3cm |
